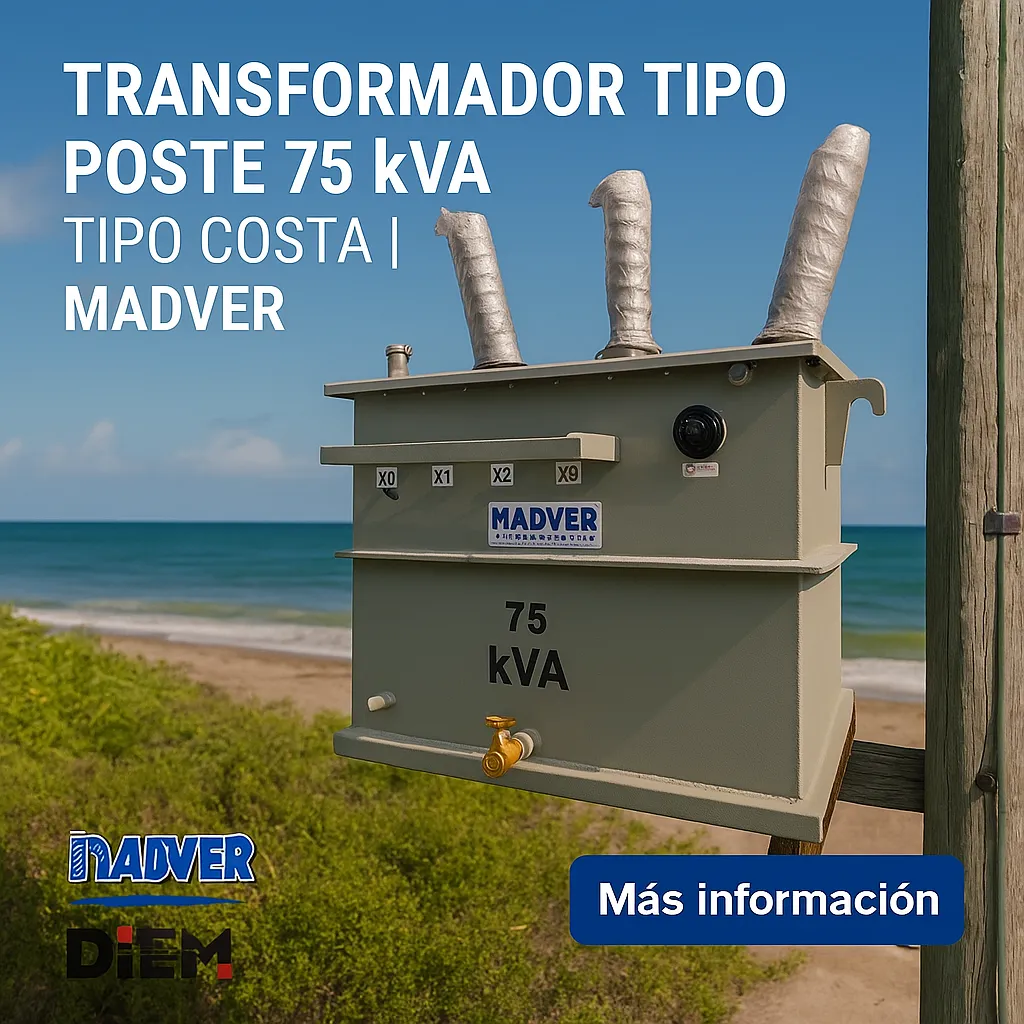

Transformador Tipo Poste 75 kVA Tipo Costa

El transformador tipo poste Madver de 75 kVA Tipo Costa ha sido diseñado para operar en zonas costeras o ambientes con alta humedad y exposición a niebla salina, donde la corrosión puede reducir la vida útil del equipo. Integra una protección anticorrosiva de grado marino que incrementa la durabilidad en exteriores, sin afectar su desempeño eléctrico ni térmico, manteniendo la confiabilidad del modelo estándar en condiciones ambientales exigentes.

Fabricado conforme a las normas NMX-J-284 y NMX-J-285, cumple con los parámetros eléctricos y mecánicos aplicables para transformadores tipo poste en México. Su sistema de enfriamiento ONAN (aceite natural / aire natural) proporciona disipación térmica estable para servicio continuo, con diseño apto para intemperie y montaje en poste, ideal para redes de distribución aérea.

Importante: este equipo se fabrica conforme a norma, pero sin certificación ANCE y sin especificación K de CFE, por lo que debe seleccionarse y suministrarse de acuerdo con los requerimientos técnicos del proyecto y las condiciones ambientales del sitio de instalación.

Características Generales:
  • Capacidad nominal: 75 kVA
  • Tipo: Trifásico, tipo poste
  • Conexión: Δ–Y (Delta–Estrella)
  • Tensión primaria (opciones): 13,200 V | 23,000 V | 34,500 V
  • Tensión secundaria (opciones): 480/277 V | 440/254 V | 415/240 V | 400/231 V | 380/220 V | 254/127 V
  • Frecuencia: 60 Hz
  • Enfriamiento: OA (Aceite y aire natural)
  • Elevación de temperatura: 65 °C
  • Altitud de operación: 2,300 msnm
  • Derivaciones: ± 2 × 2.5 %
  • Material de devanados (opciones): Aluminio – Aluminio | Cobre – Aluminio | Cobre – Cobre
  • Nivel de aislamiento: 15 kV (AT) / 1.2 kV (BT)
  • Nivel BIL: 110 kV AT / 10 kV BT
  • Gabinete: NEMA 3R (uso intemperie)
  • Norma de referencia: NMX-J-116.
  • Recubrimiento anticorrosivo epóxico-poliamídico de alta adherencia.
  • Pintura poliuretánica tipo marino-industrial para máxima protección UV.
  • Tornillería galvanizada y sellado reforzado contra humedad.
Datos eléctricos y mecánicos:
  • Corriente nominal en media tensión: 3.28 A
  • Corriente nominal en baja tensión: 196.83 A
  • Dimensiones: 1160 mm (alto) × 1150 mm (frente) × 450 mm (fondo)
  • Capacidad de aceite: 250 L
  • Peso aproximado: 750 kg
Pruebas de Rutina:
Todos los transformadores secos reductores Madver son sometidos a pruebas de calidad eléctrica conforme a las normas NMX-J-116 y NOM-001-SEDE-2012. Las pruebas incluyen:

  1. Relación de transformación
  2. Polaridad y secuencia de fases
  3. Resistencias óhmicas
  4. Resistencia de aislamiento
  5. Potencial inducido
  6. Potencial aplicado
  7. Pérdidas en vacío y corriente de excitación
  8. Pérdidas con carga y porcentaje de impedancia
Construcción y materiales:
  • Núcleo de acero al silicio de grano orientado, ensamblado con baja pérdida magnética.
  • Devanado de baja tensión en solera de aluminio aislada con Nomex 200 °C.
  • Devanado de alta tensión con alambre magneto doble capa de barniz 200 °C.
  • Aislamiento térmico con papel diamantado de 0.010 – 0.015 mm.
  • Tanque hermético de acero soldado, pintado con recubrimiento epóxico gris.
  • Boquillas tipo poste (AT) y tipo perno (BT).
  • Aceite dieléctrico mineral libre de PCB.
  • Recubrimiento anticorrosivo epóxico-poliamídico de alta adherencia.
  • Pintura poliuretánica tipo marino-industrial para máxima protección UV.
  • Tornillería galvanizada y sellado reforzado contra humedad.
  • Boquillas protegidas con sellos de neopreno de grado marino.


Aplicaciones recomendadas:
  • Redes de distribución aérea en zonas costeras o de alta humedad
  • Instalaciones en ambientes con atmósfera salina o corrosiva
  • Proyectos comerciales, industriales y rurales expuestos a intemperie
$ 1.00 $ 1.00

  • Tensión Inicial
  • Tensión Secundaria
  • Devanados
Términos y condiciones
Garantía de devolución de 30 días.
Envío: de 2 a 3 días hábiles

Especificaciones

Tensión Inicial 13200 V, 23000 V, 34500 V
Tensión Secundaria 254/127v, 380/220v, 480/277v, 440/254v
Devanados Al~Al, Cu~Al, Cu~Cu
