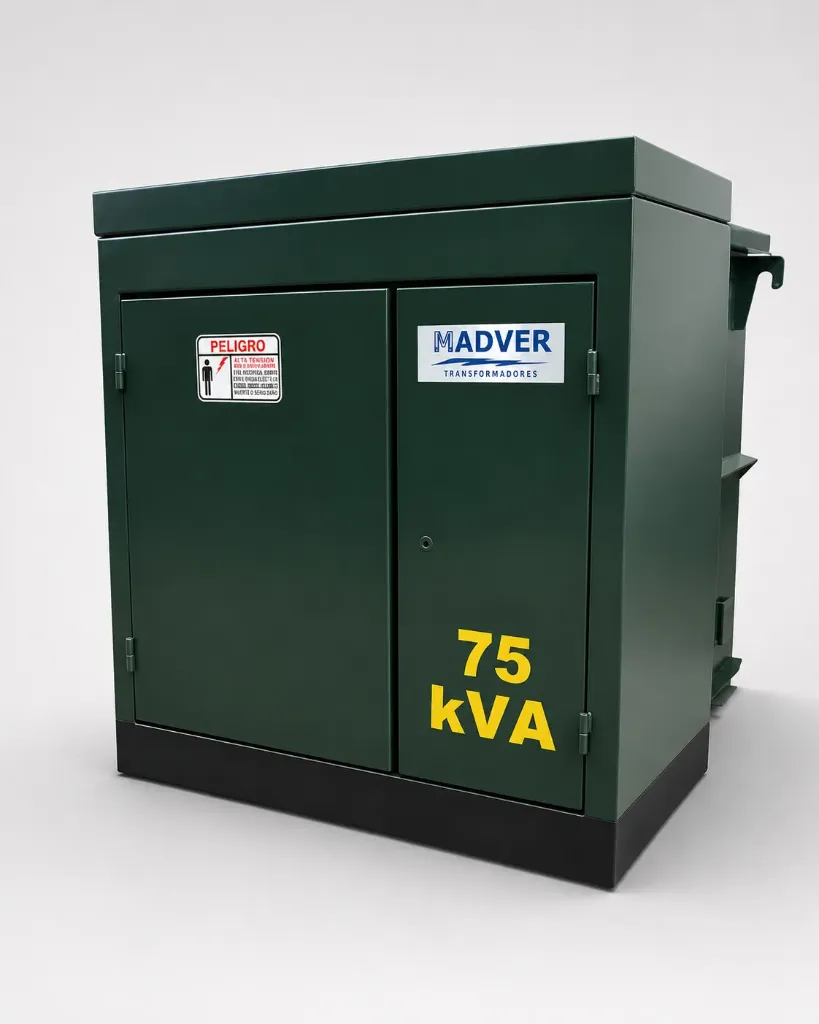

Transformador tipo Pedestal 75 kVA

El transformador tipo pedestal de 75 kVA es una solución de alto rendimiento para sistemas de distribución eléctrica en media tensión, ideal para instalaciones que requieren confiabilidad continua y resistencia al entorno. Fabricado conforme a la norma NMX-J-285-ANCE-2017, este equipo está diseñado para operar de forma segura en exteriores en aplicaciones comerciales, recreativas e institucionales.

Su gabinete metálico robusto, con acabado en pintura epóxica verde utilitario, protege los componentes internos contra humedad, polvo y actos vandálicos. Gracias a su configuración tipo pedestal, permite una conexión subterránea eficiente y segura, facilitando el mantenimiento desde el nivel del suelo.

Este modelo ofrece gran flexibilidad para adaptarse a distintos esquemas de instalación, incluyendo:

• Tipo de operación: radial o en anillo

• Conexión de devanados: delta–estrella (Δ-Y) o estrella–estrella (Y-Y)

• Material de devanados: aluminio–aluminio, cobre–aluminio o cobre–cobre

• Tensiones primarias disponibles: 13,200 V, 23,000 V o 34,500 V

• Tensiones secundarias estándar: 480/277 V, 440/254 V, 380/220 V o 220/127 V

Con una capacidad nominal de 75 kVA, es ideal para alimentar hoteles pequeños, centros recreativos, clínicas, edificios corporativos y oficinas, garantizando un suministro estable y eficiente.

Este transformador cumple con la NOM-002-SEDE-2010, y se entrega con pruebas de rutina realizadas en fábrica, asegurando una larga vida útil y operación confiable desde su puesta en marcha.

Los transformadores tipo pedestal de la marca Madver cuentan con una garantía base de 2 años contra defectos de fabricación, siempre que se cumplan las siguientes condiciones:

• La instalación debe realizarse conforme a la NOM-001-SEDE-2012.

• El equipo debe estar correctamente aterrizado y protegido.

• No deben excederse los parámetros eléctricos de diseño.

• Se debe dar mantenimiento preventivo periódico conforme a las recomendaciones técnicas del fabricante.

📌 La garantía no cubre gastos de instalación, desinstalación, traslado, ni daños provocados por condiciones externas como cortocircuitos, sobretensiones o errores de conexión

• Soporte para conectores tipo codo

• Boquillas de alta y baja tensión

• Gabinetes metálicos con recubrimiento epóxico

• Seccionadores y fusibles de expulsión

• Placa de datos y placa de datos de accesorios

• Termómetro tipo cuadrante

• Cargador de derivaciones (selector de taps)

• Válvula de drenaje y válvula de muestra

• Válvula de alivio de sobrepresión

• Indicador de nivel del líquido aislante

• Provisión para vacuómetro

• Conexión superior para filtro prensa y prueba de hermeticidad

• Puente de baja tensión a tierra

• Conexión del tanque y de baja tensión a tierra

• Barra para conexión a tierra en alta tensión

• Datos estarcidos de la capacidad

Este transformador ha sido sometido a las pruebas de rutina establecidas por la norma NMX-J-285-ANCE-2017, realizadas en fábrica para asegurar su correcto funcionamiento y confiabilidad:

• Relación de transformación

• Polaridad y secuencia de fases

• Resistencias óhmicas de los devanados

• Resistencia de aislamiento

• Prueba de potencial inducido

• Prueba de potencial aplicado

• Pérdidas en vacío y corriente de excitación

• Pérdidas con carga y porcentaje de impedancia
