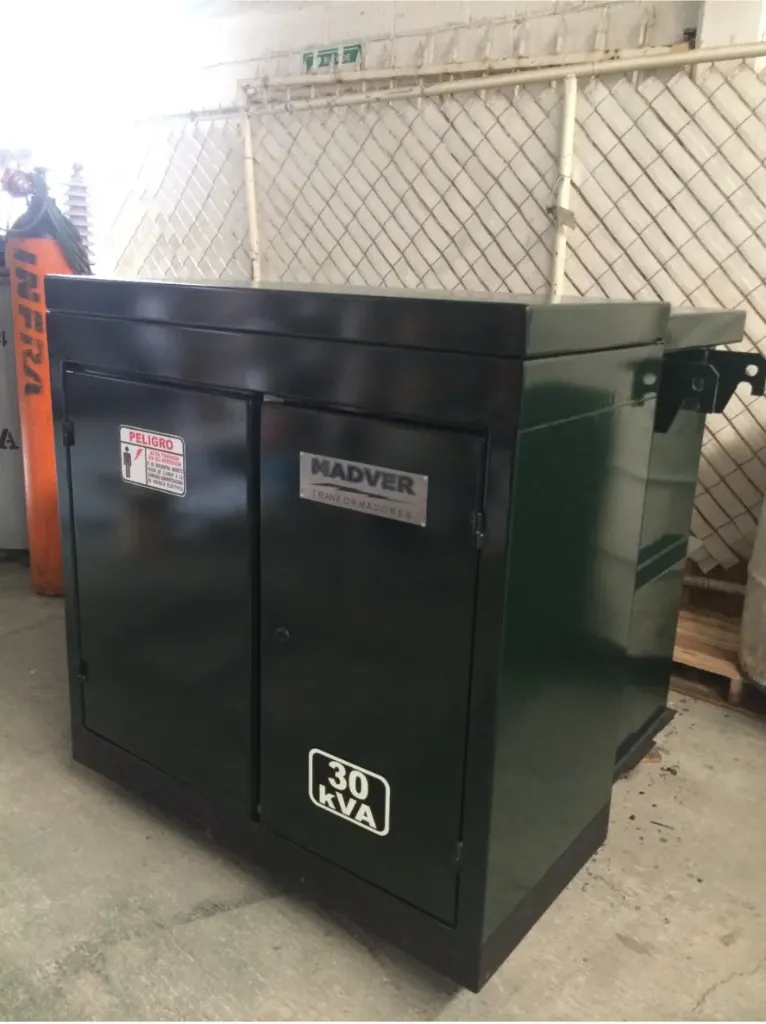

Transformador tipo Pedestal 30 kVA
El transformador tipo pedestal de 30 kVA de la marca Madver es una solución robusta y confiable para la distribución eléctrica en media tensión. Diseñado bajo la norma NMX-J-285-ANCE-2017, este modelo se adapta a diversos entornos de instalación, ya sea en zonas industriales, comerciales o residenciales.
Su gabinete metálico compacto y resistente, con acabado en pintura epóxica, protege los componentes internos y permite una instalación segura en exteriores. Gracias a su diseño tipo pedestal, es ideal para aplicaciones donde se requiere acceso subterráneo y una conexión protegida.
Este transformador permite configuraciones flexibles, ofreciendo opciones en:
- Tipo de operación: radial o en anillo
- Conexión de devanados: delta–estrella (Δ-Y) o estrella–estrella (Y-Y)
- Material de devanados: aluminio–aluminio, cobre–aluminio o cobre–cobre
- Tensiones primarias disponibles: 13,200 V, 23,000 V o 34,500 V
- Tensiones secundarias estándar: 480/277 V, 440/254 V, 380/220 V o 254/127 V
La capacidad de 30 kVA lo hace ideal para alimentar pequeñas naves, subestaciones locales, servicios generales en desarrollos habitacionales o sistemas de iluminación pública.
Cumple con la NOM-002-SEDE-2010 y se entrega con pruebas de rutina realizadas en fábrica, garantizando calidad y seguridad operativa desde su instalación.
Los transformadores tipo pedestal de la marca Madver cuentan con una garantía base de 2 años contra defectos de fabricación, siempre que se cumplan las siguientes condiciones:
La instalación debe realizarse conforme a la NOM-001-SEDE-2012.
El equipo debe estar correctamente aterrizado y protegido.
No deben excederse los parámetros eléctricos de diseño.
Se debe dar mantenimiento preventivo periódico conforme a las recomendaciones técnicas del fabricante.
📌 La garantía no cubre gastos de instalación, desinstalación, traslado, ni daños provocados por condiciones externas como cortocircuitos, sobretensiones o errores de conexión
Soporte para conectores tipo codo
Boquillas de alta y baja tensión
Gabinetes metálicos con recubrimiento epóxico
Seccionadores y fusibles de expulsión
Placa de datos y placa de datos de accesorios
Termómetro tipo cuadrante
Cargador de derivaciones (selector de taps)
Válvula de drenaje y válvula de muestra
Válvula de alivio de sobrepresión
Indicador de nivel del líquido aislante
Provisión para vacuómetro
Conexión superior para filtro prensa y prueba de hermeticidad
Puente de baja tensión a tierra
Conexión del tanque y de baja tensión a tierra
Barra para conexión a tierra en alta tensión
Datos estarcidos de la capacidad
Este transformador ha sido sometido a las pruebas de rutina establecidas por la norma NMX-J-285-ANCE-2017, realizadas en fábrica para asegurar su correcto funcionamiento y confiabilidad:
Relación de transformación
Polaridad y secuencia de fases
Resistencias óhmicas de los devanados
Resistencia de aislamiento
Prueba de potencial inducido
Prueba de potencial aplicado
Pérdidas en vacío y corriente de excitación
Pérdidas con carga y porcentaje de impedancia
-
Operación
-
Tensión Inicial
-
Tensión Secundaria
-
Conexión
-
Devanados
