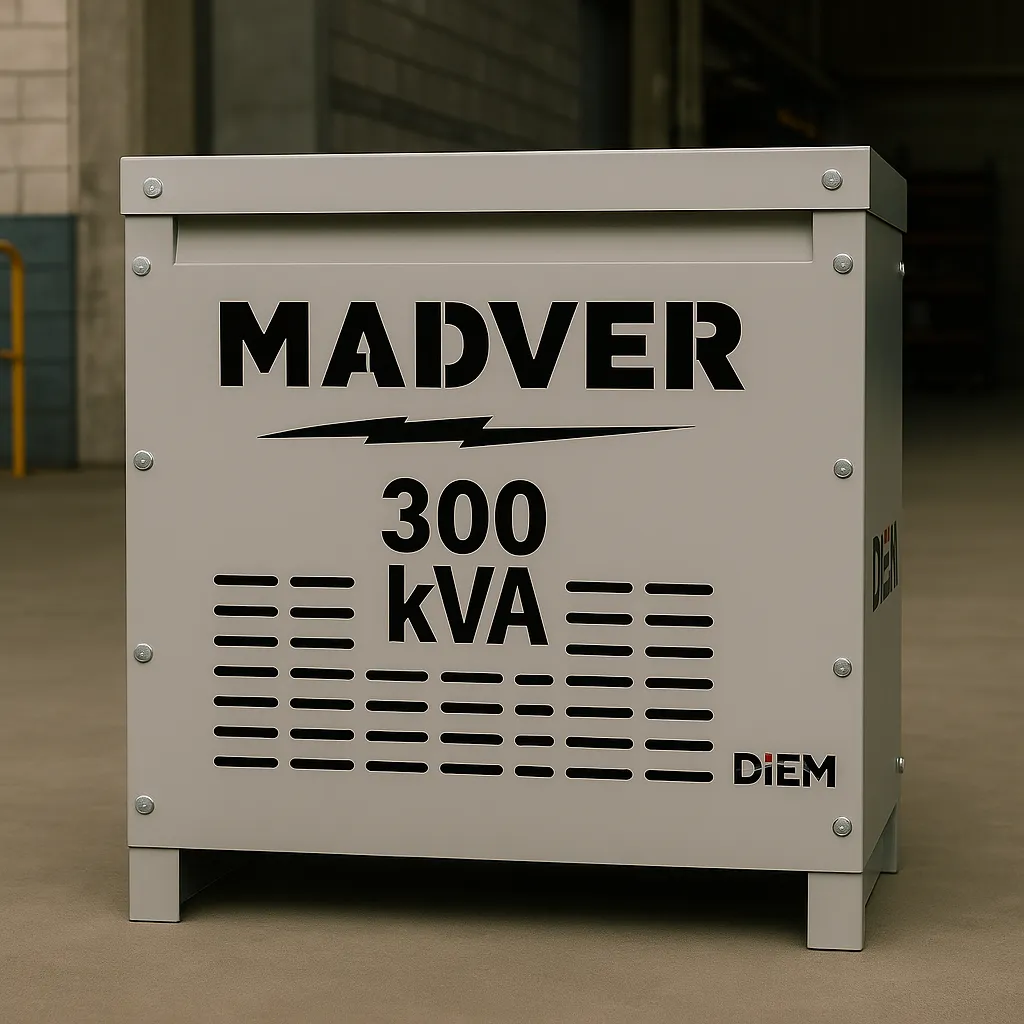

Transformador Seco Elevador 3F 300 kVA

• Potencia nominal: 300 kVA (ajustable según modelo)
• Tipo: Seco, ventilado por aire (AN)
• Fases: Trifásico
• Frecuencia: 60 Hz
• Aislamiento: Clase H (papel NOMEX y fibra de vidrio, 200 °C)
• Devanados:
  • Alta y baja tensión en alambre magneto con doble capa de barniz para 200 °C
  • En versiones con factor K-13 o K-20, el devanado de baja tensión puede ser en solera de aluminio aislada con NOMEX para 220 °C
• Temperatura de operación: Hasta 180 °C
• Clase de enfriamiento: AN (ventilación natural)
• Altura de operación: Hasta 2300 msnm
• Elevación de temperatura: 150 °C
• Derivaciones en primario: +2%, –2% a 2.5% cada una
• Porcentaje de carga: 100%
• Uso: Interior (gabinete metálico NEMA 1)
• Tensión de impulso (BIL): 10 kV A.T. y 10 kV B.T.
• Tensión de aislamiento: 1.2 kV A.T. y 1.2 kV B.T.
• Normas aplicables: NMX-J-351-ANCE y NOM-001-SEDE-2012

Todos los transformadores secos reductores Madver son sometidos a pruebas de calidad eléctrica conforme a las normas NMX-J-351 y NOM-001-SEDE-2012. Las pruebas incluyen:

• Resistencia óhmica de los devanados
• Resistencia de aislamiento
• Tensión aplicada
• Tensión inducida
• Relación de transformación
• Polaridad y secuencia de fases
• Pérdidas en vacío y corriente de excitación
• Pérdidas con carga y porcentaje de impedancia

• Devanado de baja tensión en solera de aluminio o cobre, aislado con NOMEX 220 °C
• Devanado de alta tensión en alambre magneto con doble capa de barniz
• Aislamiento clase H, diseñado para resistir hasta 200 °C
• Núcleo y bobinas ensamblados como una unidad compacta
• Conexión a tierra incluida de fábrica
• Placa de datos visible en la parte frontal del gabinete
• Cople de acero inoxidable de ¼” para conexión a tierra tipo “A”
• Estructura tipo base metálica, con fijación según capacidad del transformador

• *Altura: aprox. 957 mm
• *Fondo: aprox. 710 mm
• *Frente: aprox. 1200 mm
• *Peso: 900 kg

Valores estimados. Puede variar según material del devanado, factor K y configuración.

• Subalimentaciones para áreas o niveles
• Maquinaria de taller
• Sistemas HVAC de capacidad media
• Bancos de contactos o tableros secundarios
• Cuartos de servidores pequeños
• Centros de distribución en oficinas o comercios medianos

• Diseño robusto para sistemas de distribución en talleres
• Alta confiabilidad para motores, paneles y bancos de cargas
• Fácil integración en instalaciones interiores industriales

Este transformador seco Madver cuenta con 2 años de garantía contra defectos de fabricación.

Para hacer válida la garantía es indispensable que la instalación se realice conforme a la NOM-001-SEDE-2012 y bajo condiciones adecuadas de operación eléctrica y ambiental.

La garantía no incluye traslados, maniobras, ni gastos de desmontaje o reinstalación, y será aplicada directamente por el fabricante tras una evaluación técnica del caso.

Voltajes primarios (entrada):

• 220 V (estándar para elevadores)
• Otras tensiones bajo pedido: 440 V, 460 V, 480 V, 575 V, 600 V

Voltajes secundarios (salida):

• 380/220 V
• 400/231 V
• 415/240 V
• 440/254 V
• 480/277 V
• 254/127 V
• (Combinaciones especiales a solicitud)

Tipo de conexión::

• Delta–Estrella (Δ–Y): configuración estándar para estabilizar neutro y equilibrar fases
• Estrella–Estrella (Y–Y): opcional cuando se requiera neutro aislado

Material del devanado:

• Aluminio–Aluminio (Al–Al): más ligero y coste-eficiente
• Cobre–Cobre (Cu–Cu): menor resistencia, ideal para uso continuo
•


Factor K disponible:

• K-1 – Uso general (cargas lineales)
• K-13 – Cargas no lineales con distorsión moderada (UPS, variadores, rectificadores)
• K-20 – Cargas altamente distorsionadas (equipos de TI, centros de datos, motores con VFD)
