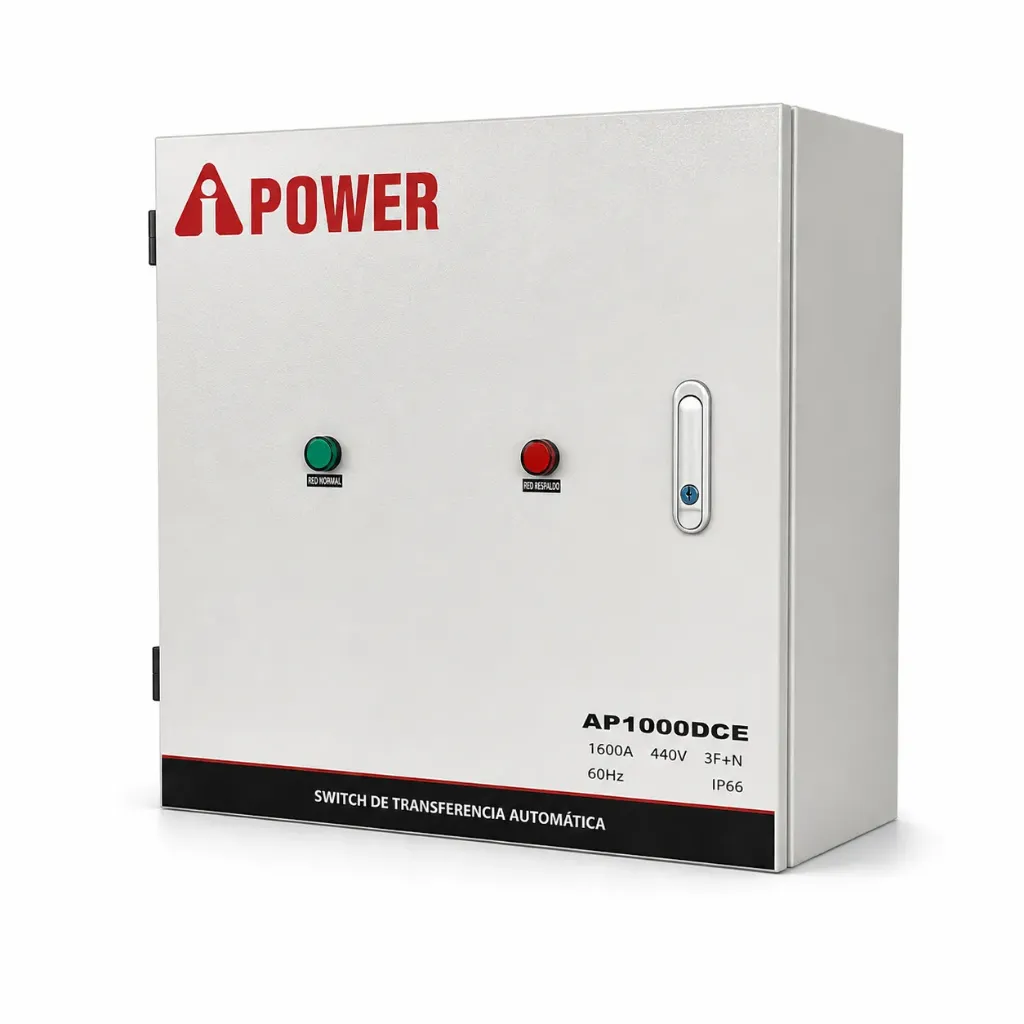

Tablero de transferencia automática AiPower AP1000DCE 1600 A 220 V trifásico 3F+N

El tablero de transferencia automática AiPower AP1000DCE de 1600 A y 220 V está diseñado para trabajar en conjunto con grupos electrógenos utilizados como sistemas de respaldo ante fallas del suministro eléctrico normal.

Su función es realizar la transferencia entre la alimentación eléctrica comercial y el grupo electrógeno, incorporando sistemas de protección electrónicos y mecánicos destinados a impedir la interconexión simultánea de ambas fuentes.

Este modelo está especificado para una corriente nominal de 1600 A, operación a 60 Hz, tensión de 220 V y sistema trifásico 3F+N. De acuerdo con la ficha del fabricante, puede utilizarse con grupos electrógenos de hasta 800 kW / 1000 kVA en potencia prime.

El conjunto se aloja en un gabinete metálico tipo mural, fabricado en chapa de acero y equipado con puerta también en chapa de acero, con junta continua de poliuretano inyectado. El armario y la puerta reciben imprimación por inmersión, acabado exterior texturizado y placa de montaje galvanizada.

La ficha AiPower especifica dimensiones de 800 × 700 × 380 mm —ancho, alto y profundidad— y señala estándares de protección IP66 / NEMA 4, orientados a proteger los componentes internos contra humedad y polvo.

Por su capacidad de 1600 A, este tablero está dirigido a instalaciones comerciales, industriales e institucionales que requieren una solución de transferencia automática de gran capacidad entre la red eléctrica y un sistema de generación de respaldo.

DIEM puede participar en la selección e integración del tablero con el grupo electrógeno, considerando potencia del generador, tensión, corriente, configuración eléctrica y características de la instalación.

• Marca: AiPower.
• Modelo del fabricante: AP1000DCE.
• SKU DIEM: AP1000DCE-TAB.
• Producto: Tablero de transferencia automática.
• Tipo de instalación: Mural.
• Sistema: Transferencia automática.
• Corriente nominal: 1600 A.
• Tensión del producto: 220 V.
• Frecuencia: 60 Hz.
• Número de fases: 3F+N.
• Sistema eléctrico: Trifásico.
• Capacidad de grupo electrógeno indicada: Hasta 800 kW / 1000 kVA en potencia prime.
• Tensión nominal estándar indicada por fabricante: 440 VAC.
• Tensión nominal opcional: 220 VAC.
• Versión correspondiente a esta ficha: 220 V.
• Gabinete: Tipo mural.
• Dimensiones: 800 × 700 × 380 mm.
• Material de la caja: Chapa de acero.
• Material de la puerta: Chapa de acero.
• Sellado de puerta: Junta continua de poliuretano inyectado.
• Acabado: Imprimación por inmersión.
• Exterior: Texturizado.
• Placa de montaje: Galvanizada.
• Entrada de cables: Placa en la parte inferior del gabinete.
• Estándar indicado: IP66 / NEMA 4.
• Protección indicada: Contra humedad y polvo.
• Fabricante: Jiangsu Senci Electric Machinery Co., Ltd.
• País de fabricación: China.
• Año indicado en ficha: 2025.

El tablero supervisa y permite realizar la transferencia entre dos fuentes:

Suministro normal de la red eléctrica → Grupo electrógeno de respaldo

La ficha señala que dispone de protección electrónica y mecánica diseñada para evitar que la energía comercial y la energía producida por el grupo electrógeno queden interconectadas simultáneamente.
