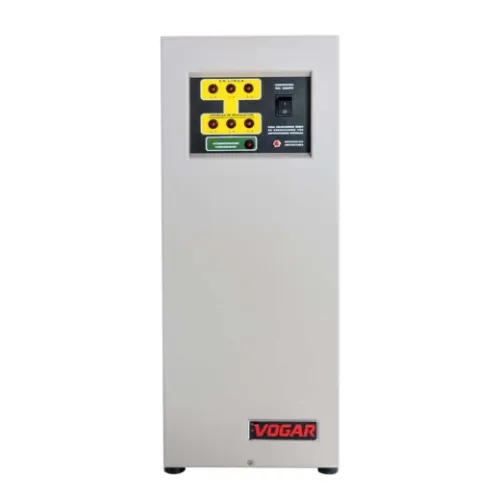

Regulador trifásico de voltaje Vogar LAN-324 de 24 kVA, 220Y/127 V o 440Y/254 V
El regulador trifásico Vogar LAN-324 proporciona una alimentación estable y acondicionada para cargas de hasta 24 kVA. Es apropiado para instalaciones comerciales, tecnológicas e industriales donde las fluctuaciones de la red pueden afectar equipos electrónicos, sistemas de control, instrumentación y maquinaria sensible.
Su sistema electrónico admite variaciones de entrada de aproximadamente ±15% de la tensión nominal y mantiene la salida regulada dentro de ±3%, con un tiempo de respuesta de 0.5 ciclos.
También incorpora desconexión automática por alto y bajo voltaje, selector de reconexión automática o manual, temporizador de arranque, filtro de ruido eléctrico y sistema ICV para supresión de picos.
El equipo trabaja en sistema trifásico estrella con tres fases, neutro y tierra física. Comercialmente, las tensiones de referencia más comunes son:
- 220Y/127 V
- 440Y/254 V
También puede suministrarse, según la variante correspondiente, para:
- 200Y/115 V
- 208Y/120 V
- 230Y/133 V
- 240Y/139 V
- 460Y/265 V
- 480Y/277 V
En las versiones de baja tensión, el LAN-324 tiene una corriente nominal indicada de 64 A por fase, calibre mínimo recomendado de 6 AWG y peso aproximado de 125 kg.
En las versiones de alta tensión, la corriente disminuye a 31, 30 o 29 A por fase, según la tensión seleccionada, conservando un peso aproximado de 125 kg.
El LAN-324 regula y acondiciona la tensión, pero no transforma una tensión en otra. Una unidad fabricada para 220Y/127 V trabaja con entrada y salida nominales de 220Y/127 V.
Recomendaciones de selección
El regulador debe seleccionarse considerando:
- Tensión nominal entre fases y fase-neutro.
- Configuración estrella con neutro disponible.
- Potencia aparente total.
- Corriente máxima demandada en cada fase.
- Balance de cargas.
- Corrientes de arranque y picos transitorios.
- Temperatura y condiciones de instalación.
No debe sobrepasarse la capacidad de 24 kVA ni la corriente nominal correspondiente a la variante seleccionada.
Para motores, bombas, compresores, transformadores, contactores o cargas con corrientes elevadas de arranque, debe seleccionarse una capacidad superior. La capacidad temporal de sobrecarga no debe utilizarse como capacidad continua.
Aclaración sobre la tensión nominal
El LAN-324 no convierte tensiones.
- Una unidad 220Y/127 V recibe y entrega un sistema nominal 220Y/127 V regulado.
- Una unidad 440Y/254 V recibe y entrega un sistema nominal 440Y/254 V regulado.
Para cambiar la tensión se requiere un transformador adicional.
| Característica | Especificación |
|---|---|
| Marca | Vogar |
| Modelo | LAN-324 |
| Tipo de equipo | Regulador y acondicionador electrónico trifásico |
| Capacidad nominal | 24 kVA |
| Tipo de corriente | Corriente alterna senoidal grado computadora |
| Sistema eléctrico | Trifásico estrella, Y |
| Conexión | 3 fases + neutro + tierra física |
| Tensiones comerciales principales | 220Y/127 V o 440Y/254 V |
| Variantes de baja tensión | 200Y/115, 208Y/120, 220Y/127, 230Y/133 o 240Y/139 V |
| Variantes de alta tensión | 440Y/254, 460Y/265 o 480Y/277 V |
| Frecuencia | 50/60 Hz ±2% |
| Variación admisible de entrada | ±15% de la tensión nominal |
| Regulación de salida | ±3% de la tensión nominal |
| Tiempo de respuesta | 0.5 ciclos |
| Eficiencia | 99% |
| Distorsión armónica | Menor al 1% THD |
| Factor de potencia | 99% |
| Desconexión automática | Por alto y bajo voltaje, aproximadamente ±20% |
| Reconexión | Automática o manual |
| Temporizador | 5 segundos o 5 minutos; estándar de 5 segundos |
| Filtro de ruido eléctrico | Frecuencia de corte de 4 kHz |
| Supresión de picos | Sistema ICV |
| Calor generado | Aproximadamente 2 BTU por kVA |
| Sobrecarga durante 10 segundos | 200% |
| Sobrecarga durante 1 minuto | 100% |
| Temperatura de operación | 0 a 50 °C |
| Aislamiento dieléctrico al gabinete | 2000 Vrms mínimo |
| Ruido audible | Menor a 10 dB a 1 m |
| Gabinete | G-8 |
| Protección del gabinete | NEMA 1 |
| Pintura | Electrostática en polvo, color beige |
| Conexión física | Tablilla de conexiones interior |
| Dimensiones | 41 cm de ancho × 100 cm de alto × 74 cm de fondo |
| Variante | Corriente por fase | Conductor mínimo recomendado | Peso aproximado |
|---|---|---|---|
| 200Y/115 V | 64 A | 6 AWG cobre | 125 kg |
| 208Y/120 V | 64 A | 6 AWG cobre | 125 kg |
| 220Y/127 V | 64 A | 6 AWG cobre | 125 kg |
| 230Y/133 V | 64 A | 6 AWG cobre | 125 kg |
| 240Y/139 V | 64 A | 6 AWG cobre | 125 kg |
| 440Y/254 V | 31 A | 10 AWG cobre, aislamiento 600 V | 125 kg |
| 460Y/265 V | 30 A | 10 AWG cobre, aislamiento 600 V | 125 kg |
| 480Y/277 V | 29 A | 10 AWG cobre, aislamiento 600 V | 125 kg |
- Garantía: 3 años directamente con el fabricante, bajo la condición de que la instalación sea acorde a la NOM 001 Sede 2012 y el equipo no haya sido abierto o manipulado internamente.
- Control de calidad: Todos los equipos son rigurosamente revisados antes de su entrega.
- Sistemas de automatización industrial.
- Tableros de control y procesos.
- Equipos electrónicos trifásicos.
- Instrumentación y sistemas de medición.
- Maquinaria con controles electrónicos.
- Sistemas de telecomunicaciones.
- Centros de cómputo y procesamiento.
- Laboratorios y áreas técnicas.
- Equipos médicos, previa validación eléctrica.
- Instalaciones comerciales e industriales con cargas sensibles.
- Cargas trifásicas de hasta 24 kVA.
- Normas Mexicanas: NOM-001-SCFI-1993, NOM-003-SCFI-2000
- Normas Internacionales: UL y CSA
-
