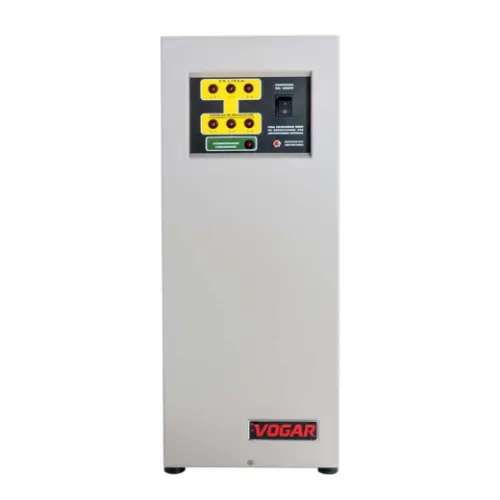

Regulador trifásico de voltaje Vogar LAN-315 de 15 kVA, 220Y/127 y/o 440Y/254 V
El regulador trifásico Vogar LAN-315 proporciona alimentación eléctrica regulada y acondicionada para cargas trifásicas de hasta 15 kVA. Está orientado a aplicaciones comerciales, tecnológicas e industriales donde las fluctuaciones de la red pueden afectar sistemas electrónicos, controles, instrumentación y equipos sensibles.
Su sistema electrónico admite variaciones de entrada de aproximadamente ±15% de la tensión nominal y mantiene la salida dentro de ±3%, con un tiempo de respuesta de 0.5 ciclos.
Incorpora desconexión automática por alto y bajo voltaje, reconexión seleccionable en modo automático o manual, temporizador de arranque, filtro de ruido eléctrico y sistema ICV para supresión de picos.
El equipo trabaja en sistema trifásico estrella con tres fases, neutro y tierra física. Las versiones consideradas para comercialización son:
- 200Y/115 V
- 208Y/120 V
- 220Y/127 V
- 230Y/133 V
- 240Y/139 V
- 440Y/254 V
- 460Y/265 V
- 480Y/277 V
Las versiones de 200 a 240 V utilizan gabinete G-7, tienen una corriente nominal indicada de 40 A por fase, calibre mínimo recomendado de 8 AWG y peso aproximado de 52 kg.
Las versiones de 440 a 480 V utilizan gabinete G-9, con corrientes nominales de 20, 19 y 18 A por fase, según la tensión, y peso aproximado de 68 kg.
El Vogar LAN-315 regula y acondiciona la tensión, pero no convierte un voltaje en otro. La variante debe seleccionarse para la misma tensión nominal de la instalación y de la carga.
Recomendaciones de selección
La selección debe considerar la tensión nominal, potencia aparente total, corriente máxima por fase, balance de cargas y posibles corrientes de arranque.
No debe excederse la capacidad de 15 kVA ni la corriente nominal correspondiente a cada variante.
Para motores, bombas, compresores, transformadores, contactores o cargas con picos elevados de arranque, debe seleccionarse una capacidad superior. La capacidad temporal de sobrecarga no debe considerarse como capacidad continua.
Aclaración sobre la tensión nominal
El LAN-315 no convierte tensiones.
Una unidad 220Y/127 V recibe y entrega 220Y/127 V regulados. Una unidad 480Y/277 V recibe y entrega 480Y/277 V regulados.
Para cambiar una tensión por otra se requiere un transformador adicional.
| Característica | Especificación |
|---|---|
| Marca | Vogar |
| Modelo | LAN-315 |
| Tipo de equipo | Regulador y acondicionador electrónico trifásico |
| Capacidad nominal | 15 kVA |
| Tipo de corriente | Corriente alterna senoidal grado computadora |
| Sistema eléctrico | Trifásico estrella, Y |
| Conexión | 3 fases + neutro + tierra física |
| Tensiones nominales de línea | 200Y/115, 208Y/120, 220Y/127, 230Y/133 o 240Y/139 V |
| Tensiones nominales especiales | 440Y/254, 460Y/265 o 480Y/277 V |
| Frecuencia | 50/60 Hz ±2% |
| Variación admisible de entrada | ±15% de la tensión nominal |
| Regulación de salida | ±3% de la tensión nominal |
| Tiempo de respuesta | 0.5 ciclos |
| Eficiencia | 99% |
| Distorsión armónica | Menor al 1% THD |
| Factor de potencia | 99% |
| Desconexión automática | Por alto y bajo voltaje, aproximadamente ±20% |
| Reconexión | Automática o manual |
| Temporizador | 5 segundos o 5 minutos; estándar de 5 segundos |
| Filtro de ruido | Frecuencia de corte de 4 kHz |
| Supresión de picos | Sistema ICV |
| Calor generado | Aproximadamente 2 BTU por kVA |
| Sobrecarga durante 10 segundos | 200% |
| Sobrecarga durante 1 minuto | 100% |
| Temperatura de operación | 0 a 50 °C |
| Aislamiento dieléctrico al gabinete | 2000 Vrms mínimo |
| Ruido audible | Menor a 10 dB a 1 m |
| Protección del gabinete | NEMA 1 |
| Pintura | Electrostática en polvo, color beige |
| Conexión física | Tablilla de conexiones interior |
| Variante | Corriente por fase | Conductor mínimo recomendado | Gabinete | Peso aproximado |
|---|---|---|---|---|
| 200Y/115 V | 40 A | 8 AWG cobre | G-7 | 52 kg |
| 208Y/120 V | 40 A | 8 AWG cobre | G-7 | 52 kg |
| 220Y/127 V | 40 A | 8 AWG cobre | G-7 | 52 kg |
| 230Y/133 V | 40 A | 8 AWG cobre | G-7 | 52 kg |
| 240Y/139 V | 40 A | 8 AWG cobre | G-7 | 52 kg |
| 440Y/254 V | 20 A | 12 AWG cobre, aislamiento 600 V | G-9 | 68 kg |
| 460Y/265 V | 19 A | 12 AWG cobre, aislamiento 600 V | G-9 | 68 kg |
| 480Y/277 V | 18 A | 12 AWG cobre, aislamiento 600 V | G-9 | 68 kg |
- Garantía: 3 años directamente con el fabricante, bajo la condición de que la instalación sea acorde a la NOM 001 Sede 2012 y el equipo no haya sido abierto o manipulado internamente.
- Control de calidad: Todos los equipos son rigurosamente revisados antes de su entrega.
- Sistemas de automatización industrial.
- Tableros de control y procesos.
- Equipos electrónicos trifásicos.
- Instrumentación y medición.
- Máquinas con controles electrónicos.
- Sistemas de telecomunicaciones.
- Centros de cómputo y procesamiento.
- Laboratorios y áreas técnicas.
- Equipos médicos, previa validación eléctrica.
- Cargas comerciales e industriales sensibles a variaciones de tensión.
- Normas Mexicanas: NOM-001-SCFI-1993, NOM-003-SCFI-2000
- Normas Internacionales: UL y CSA
-
