MX-74-200 Módulo trifásico de medición 4 servicios 200A
El Rilez USA MX-74-200 es un módulo trifásico de medición diseñado para integrar cuatro servicios eléctricos de hasta 200 A dentro de una concentración modular tipo MX.
Cada servicio cuenta con una base para medidor de 7 terminales y un espacio independiente para instalar un interruptor termomagnético atornillable tipo RL. El equipo se suministra ensamblado e interconectado mediante barras BUS interiores, lo que ayuda a reducir trabajos de montaje, conexiones en campo y tiempos de instalación.
Su diseño modular permite acoplarlo con otros módulos monofásicos o trifásicos, gabinetes de acometida y gabinetes para interruptor principal, facilitando la configuración de concentraciones de medición adaptadas a las necesidades de cada proyecto.
El gabinete NEMA 3R está fabricado en lámina rolada en frío calibre 18 y cuenta con pintura electrostática probada con 500 horas de cámara salina, proporcionando protección para instalaciones exteriores.
Es una solución adecuada para plazas comerciales, edificios, condominios, talleres, naves industriales y desarrollos donde se requiere concentrar varios servicios trifásicos en un espacio reducido.
- Modelo: MX-74-200
- Marca: Rilez USA
- Tipo: módulo trifásico de medición tipo MX
- Número de servicios: 4
- Corriente nominal: 200 A por servicio
- Base de medición: 7 terminales
- Sistema eléctrico: 3 fases, 4 hilos
- Tensión nominal de referencia: 220/127 V
- Interruptor compatible: termomagnético atornillable tipo RL
- Interconexión: barras BUS interiores ensambladas desde fábrica
- Terminales adicionales para tierra o neutro
- Acometida y salidas por la parte superior o inferior, según el proyecto
- Gabinete: NEMA 3R
- Material: lámina rolada en frío calibre 18
- Acabado: pintura electrostática
- Prueba de recubrimiento: 500 horas de cámara salina
- Dimensiones: 38.73 cm de ancho × 120.65 cm de alto × 17.78 cm de fondo
- Cumplimiento indicado por el fabricante: CFE GWH00-11 y certificación UL-MX NOM
- Concentraciones de medición en plazas comerciales.
- Edificios con varios locales o usuarios trifásicos.
- Condominios y desarrollos de uso mixto.
- Talleres y naves industriales.
- Centros de servicios y pequeños complejos productivos.
- Proyectos que requieren crecimiento modular.
- Instalaciones donde se busca reducir espacio y tiempos de montaje.
La selección del interruptor, gabinete principal, acometida, barras, conductores y protecciones debe realizarse conforme al proyecto eléctrico, la carga conectada y los requerimientos aplicables de CFE.

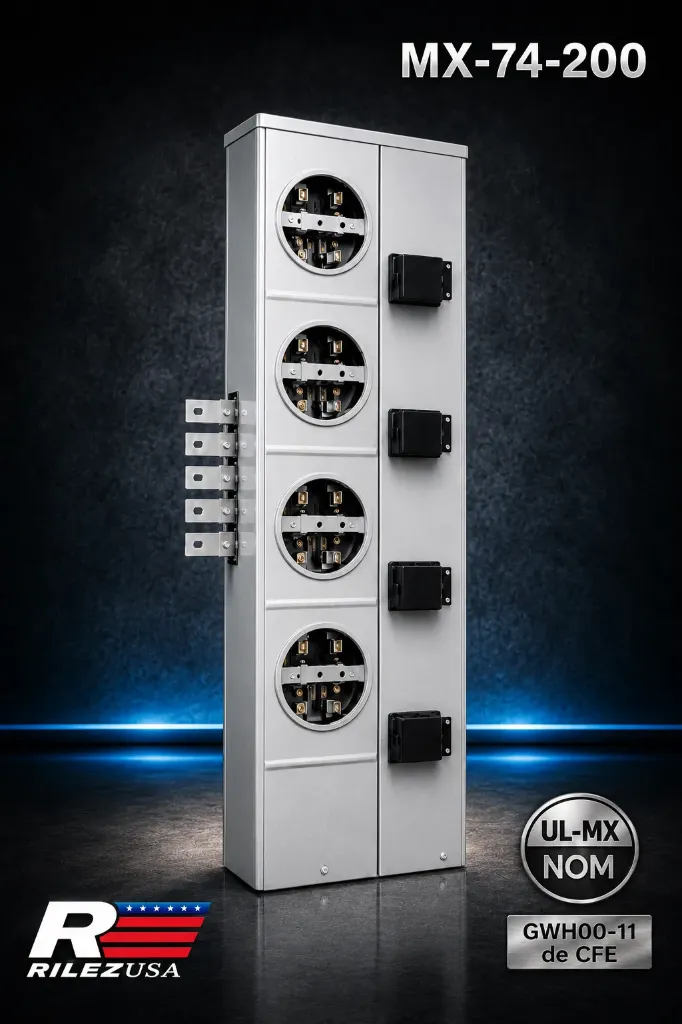

La imagen es representativa y la configuración final puede variar.
