Servicio de instalación de base para medidor y preparación para acometida Bifásica con construcción al fondo de la propiedad DCMBT202.
Servicio de instalación de base para medidor y acometida bifásica residencial conforme al concepto CFE DCMBT202, correspondiente a servicio bifásico con carga hasta 10 kW en baja tensión, en red aérea con construcción al fondo de la propiedad.
Este servicio contempla la mano de obra para instalar la preparación eléctrica del lado del usuario, incluyendo instalación de mufa intemperie, tubo conduit de fierro galvanizado, cable de cobre THW calibre 8 AWG, base para medidor de 5 terminales, 100 A, gabinete o centro de carga NEMA 3R, interruptor termomagnético bifásico, reducción, conductor de tierra, varilla de tierra y conectores necesarios para la correcta integración de la acometida.

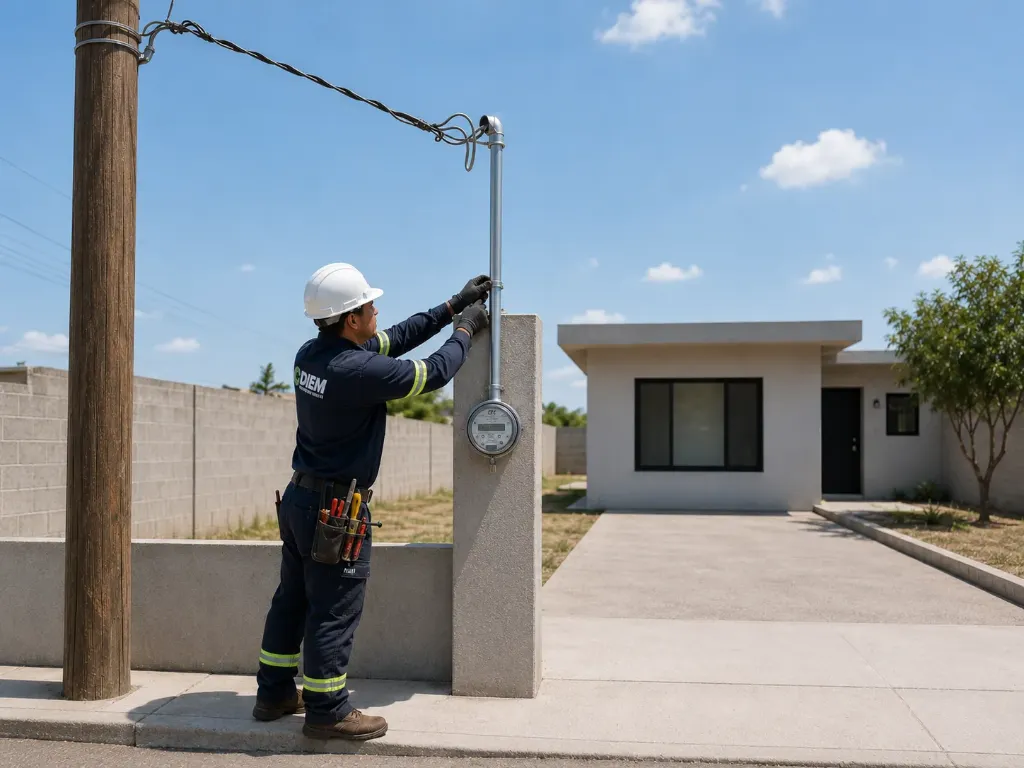

La instalación es realizada por electricistas profesionales, cuidando que la preparación quede ordenada, segura y acorde al tipo de servicio requerido para la conexión de medidor en una acometida bifásica residencial.

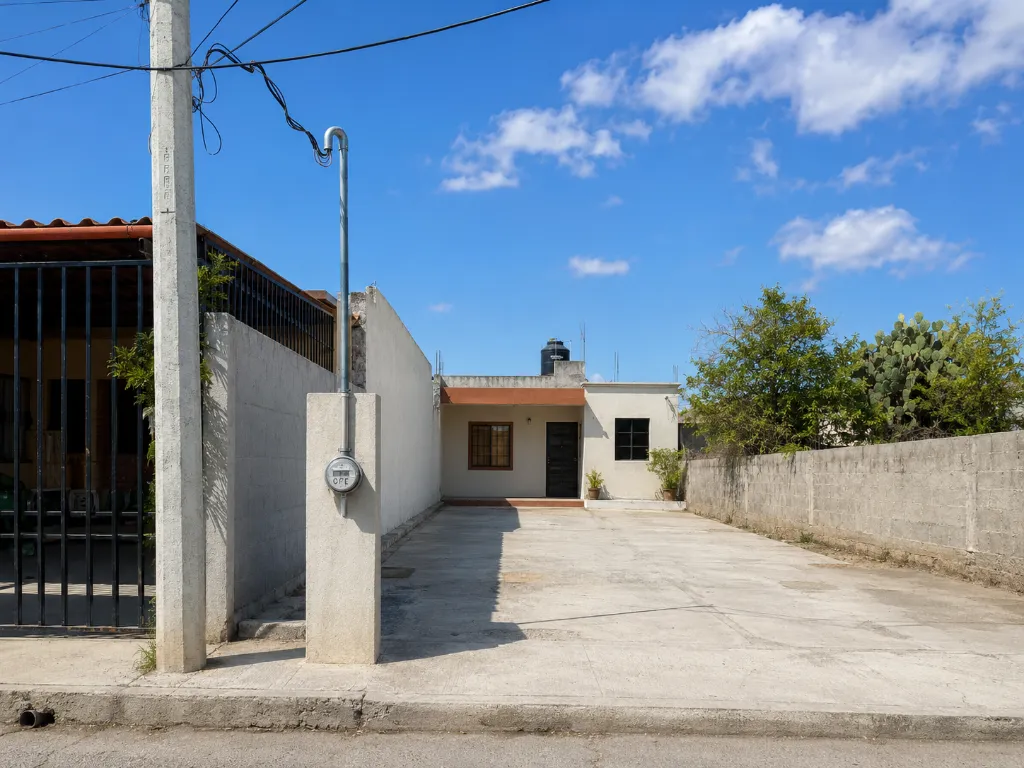

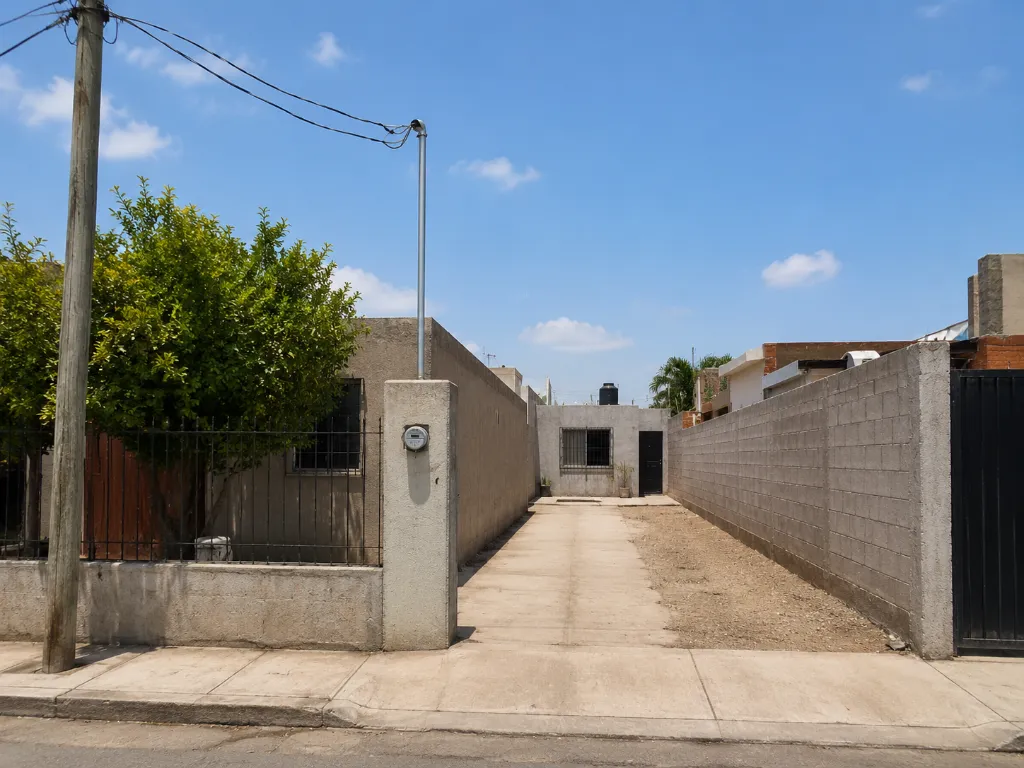

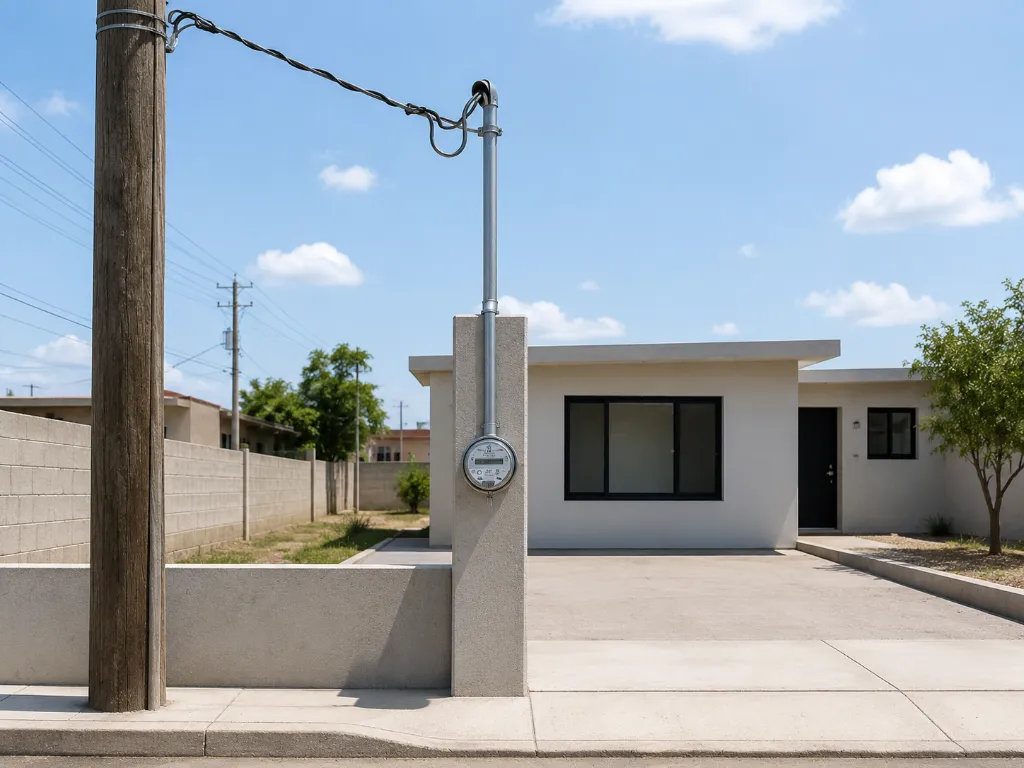

La configuración DCMBT202 aplica para viviendas, locales pequeños o propiedades donde la construcción principal se encuentra al fondo de la propiedad y se requiere una preparación bifásica en baja tensión mediante red aérea. En estos casos, la preparación de medición normalmente se ubica al frente o al límite del predio mediante murete, columna o estructura de soporte, de acuerdo con las condiciones físicas del sitio.
Importante: este concepto corresponde únicamente a la mano de obra de instalación.
No incluye materiales. Los materiales se venden por separado mediante productos relacionados.
SERVICIO DISPONIBLE EN:
- Ciudad de México
- Zona conurbada de la Ciudad de México
NO INCLUYE:
- Materiales eléctricos.
- Base para medidor.
- Centro de carga.
- Interruptor termomagnético.
- Kit de accesorios.
- Contrato ante CFE.
- Medidor de CFE.
- Sello de CFE.
- Cableado o trabajos del lado de red de CFE.
- Obra civil, albañilería, ranuras, resanes o pintura.
- Adecuaciones interiores no relacionadas con la acometida.
- Cambio o instalación completa de centro de carga interior de la vivienda, salvo cotización adicional.
- Dictamen UVIE.
- Trámites, derechos o pagos ante CFE.
NOTA TÉCNICA IMPORTANTE:
La instalación corresponde a una acometida bifásica, hasta 10 kW, baja tensión, red aérea con construcción al fondo de la propiedad, conforme a la configuración CFE DCMBT202.
La preparación para recibir la acometida debe estar a un máximo aproximado de 35 metros del poste del cual se dará el servicio. En esta configuración puede requerirse murete, columna o estructura de soporte al límite del predio, dependiendo de las condiciones físicas de la propiedad.
DIEM realiza la preparación e instalación del lado del usuario. La conexión final, medidor, sello, energización y validación del suministro dependen de CFE.
Productos requeridos para completar la instalación:
- Base para medidor 4 terminales 100 A — BM-5-100-4T
- Kit de base e interruptor termomagnético (Mínimo Olbigatorio)
- Kit de gabinete para exteriores e interruptor principal de 40A para servicios con hasta 8kW
- Kit de interruptor principal bifásico 50A con gabinete NEMA 3R para servicios con hasta 10 kW
- Kit de accesorios para preparación de acometida monofásica DCMBT201
