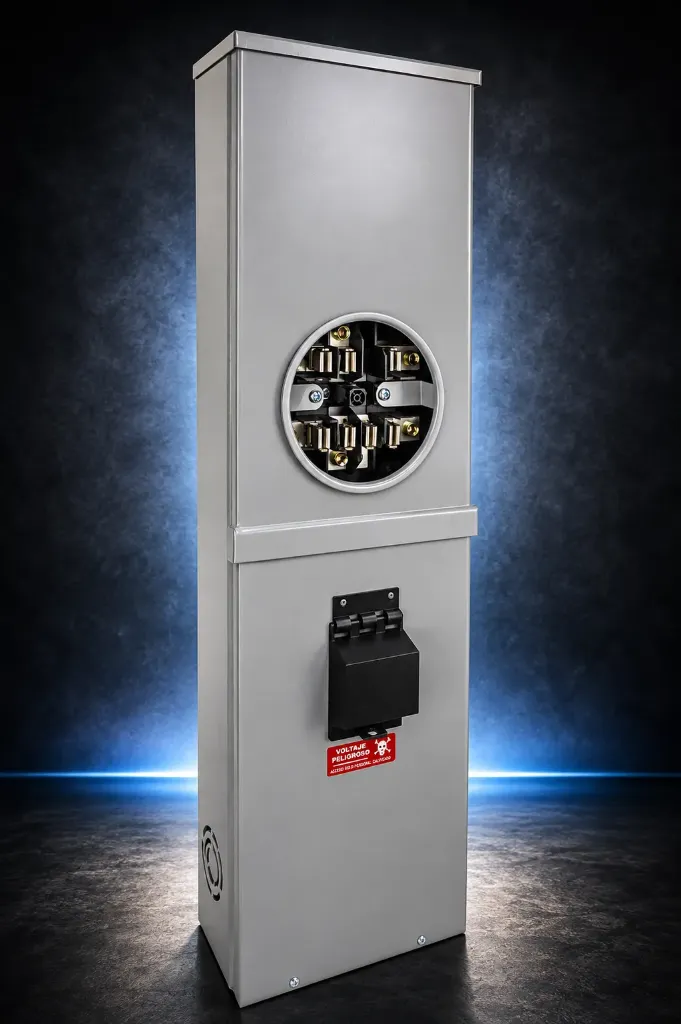

Base para Medidor Trifásico Rilez USA BMI-7-200 7 Terminales 200 A con Interruptor Principal
Descripción general:
La base para medidor trifásico Rilez USA BMI-7-200 está diseñada para instalaciones eléctricas trifásicas que requieren medición de energía y protección principal en un mismo gabinete.
Cuenta con 7 terminales, capacidad nominal de 200 A y configuración para sistemas trifásicos 3F-4H, pudiendo utilizarse en instalaciones Delta o Estrella de acuerdo con las características del servicio eléctrico.
Su diseño incorpora en la sección inferior el espacio para el interruptor principal trifásico de 3 polos, facilitando la integración de la medición y protección de la instalación. El interruptor es tipo RL Rilez, atornillable, con rango indicado por el fabricante de 125 a 200 A.
La BMI-7-200 está fabricada en lámina de acero rolada en frío calibre 18, con acabado mediante pintura electrostática y gabinete NEMA 3R, adecuado para instalaciones exteriores.
Está diseñada principalmente para acometida aérea, incorporando preparación superior para adaptador roscado tipo HUB, además de discos removibles laterales e inferiores para facilitar la entrada y salida de canalizaciones.
De acuerdo con la información de Rilez USA, el equipo cumple con la especificación CFE GWH00-11 y cuenta con certificación UL-MX / NOM, convirtiéndolo en una solución para instalaciones residenciales, comerciales, talleres y diferentes aplicaciones de distribución eléctrica trifásica.
Características técnicas:
| Característica | Especificación |
|---|---|
| Marca / Fabricante | Rilez USA |
| Modelo | BMI-7-200 |
| Tipo de producto | Base para medidor trifásico con interruptor principal |
| Número de terminales | 7 |
| Corriente nominal | 200 A |
| Sistema | Trifásico |
| Configuración | 3F-4H |
| Conexión | Delta o Estrella |
| Tipo de acometida | Aérea |
| Interruptor principal | Incluido |
| Número de polos | 3 |
| Rango del interruptor | 125 a 200 A |
| Tipo de interruptor | RL Rilez, atornillable |
| Capacidad interruptiva indicada | 85 kA ICC |
| Calibre de conductores | 6 AWG a 250 kcmil |
| Gabinete | NEMA 3R |
| Material | Lámina de acero rolada en frío |
| Calibre de lámina | 18 |
| Acabado | Pintura electrostática |
| Resistencia del acabado | 500 h en cámara salina |
| Preparación superior | Para adaptador roscado tipo HUB |
| Dimensiones | 26.5 × 92.5 × 14 cm |
| Especificación CFE | GWH00-11 |
| Certificación indicada por fabricante | UL-MX / NOM |
Capacidades Indicadas por Rilez USA:
Construcción y detalle
Gabinete metálico NEMA 3R para instalación exterior, fabricado en lámina rolada en frío calibre 18. Incorpora base de medición de siete terminales, espacio para interruptor principal, terminales para tierra o neutro, tapa para colocación del medidor y preparación para sellos.
Dispone de preparación superior para adaptador tipo HUB y discos removibles de diferentes diámetros en costados y parte inferior para facilitar la canalización eléctrica.
El mecanismo del interruptor cuenta además con tapa portacandado, ayudando a restringir su operación a personal autorizado.
