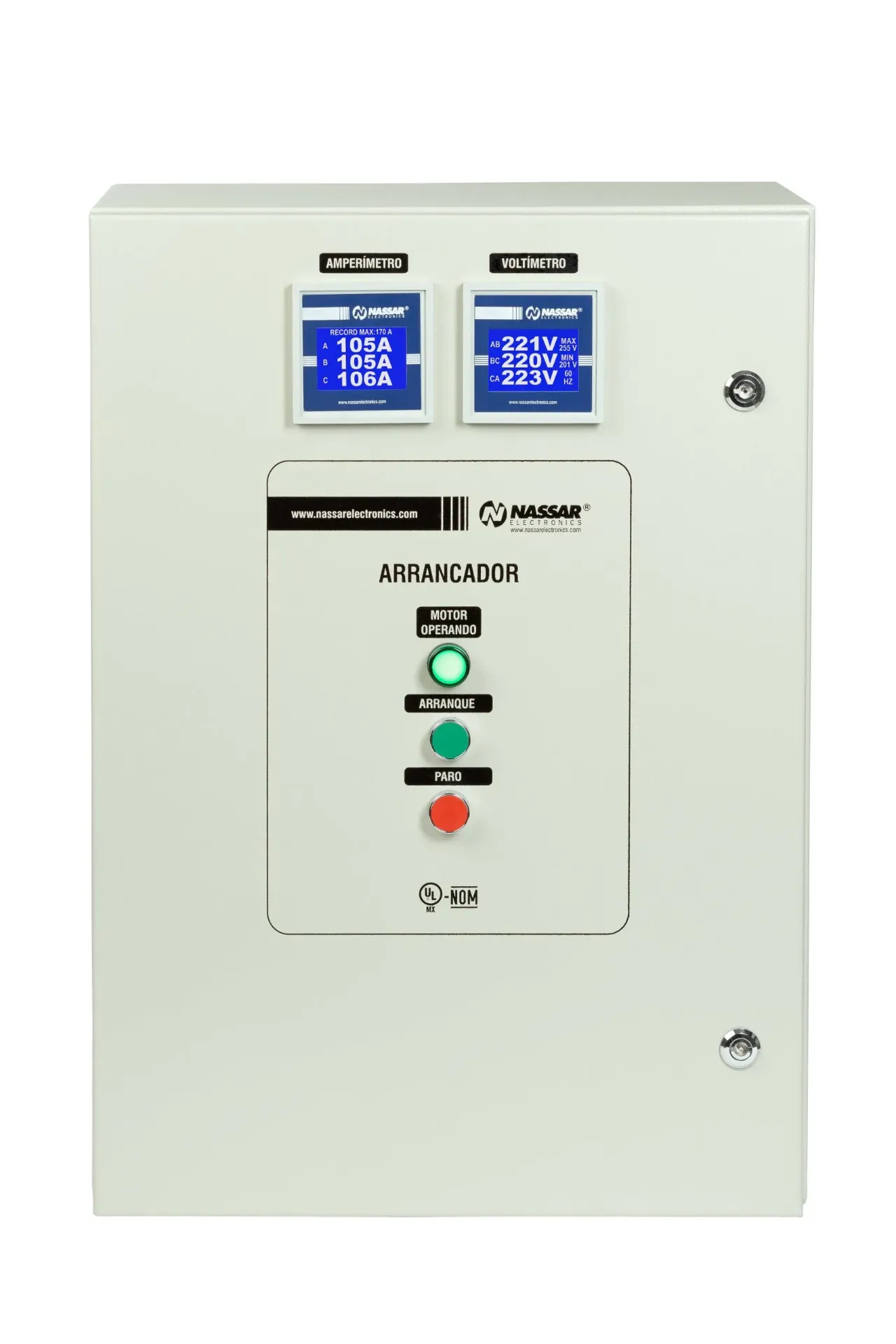

Arrancador a Pleno Voltaje Nassar Serie APV | 220 y 440 V | Hasta 80 A

Descripción general:

Los arrancadores a pleno voltaje Nassar Serie APV están diseñados para realizar el arranque, control y protección de motores eléctricos monofásicos y trifásicos, integrando en un solo gabinete los principales elementos necesarios para una instalación confiable.

La Serie APV se encuentra disponible en distintas configuraciones de voltaje y rango de corriente, permitiendo seleccionar el arrancador de acuerdo con las características eléctricas reales del motor.

Para una correcta selección, DIEM recomienda utilizar como criterio principal la corriente nominal indicada en la placa del motor. La potencia expresada en HP se proporciona como una referencia de aplicación, ya que la corriente puede variar entre motores de la misma potencia dependiendo de su eficiencia, diseño y fabricante.

Los arrancadores APV incorporan contactor, protección contra cortocircuito y sobrecarga, estación de botones de arranque y paro y piloto indicador de operación. En las versiones para 440 V también se incluye transformador de control.

Todos los componentes se encuentran instalados dentro de un gabinete metálico IP66 / NEMA 4, diseñado para brindar protección contra polvo y agua y terminado con pintura resistente a la corrosión.

Características principales:

Marca: Nassar Electronics
Serie: APV
Tipo de arranque: Pleno voltaje / arranque directo
Versiones trifásicas: 220 V y 440 V
Rango de corriente según variante: 1.6 a 80 A
Potencias de referencia: 1 a 50 HP
Contactor incluido
Estación de botones de arranque y paro
Piloto verde de motor operando
Protección contra cortocircuito
Protección contra sobrecarga
Transformador de control en modelos de 440 V
Gabinete metálico IP66 / NEMA 4
Construcción resistente al polvo, agua y corrosión

Selección del arrancador:

Seleccione primero el voltaje del sistema y posteriormente el rango de corriente que incluya la corriente nominal indicada en la placa del motor.

Los HP indicados por Nassar deben considerarse como referencia y no como el único criterio para seleccionar el arrancador.

Tablas para selección fácil:

Para motores de 220v:

MODELO	VOLTAJE	RANGO DE CORRIENTE	HP REFERENCIA	TAMAÑO GABINETE
APV-1-220	220 V	2.5-4 A	1 HP	30 x 25 x 16 cm
APV-2-220	220 V	6-9 A	2 HP	30 x 25 x 16 cm
APV-3-220	220 V	9-12 A	3 HP	30 x 25 x 16 cm
APV-5-220	220 V	13-18 A	5 HP	30 x 25 x 16 cm
APV-7.5-220	220 V	18-23 A	7.5 HP	30 x 25 x 16 cm
APV-10-220	220 V	24-32 A	10 HP	30 x 25 x 16 cm
APV-15-220	220 V	37-50 A	15 HP	40 x 30 x 20 cm
APV-20-220	220 V	50-65 A	20 HP	40 x 30 x 20 cm
APV-25-220	220 V	65-80 A	25 HP*	50 x 40 x 20 cm

Para motores de 440v:

MODELO	VOLTAJE	RANGO DE CORRIENTE	HP REFERENCIA	TAMAÑO GABINETE
APV-1-440	440 V	1.6-2.5 A	1 HP	30 x 25 x 16 cm
APV-2-440	440 V	2.5-4 A	2 HP	30 x 25 x 16 cm
APV-3-440	440 V	4-6 A	3 HP	30 x 25 x 16 cm
APV-5-440	440 V	6-9 A	5 HP	30 x 25 x 16 cm
APV-7.5-440	440 V	9-12 A	7.5 HP	30 x 25 x 16 cm
APV-10-440	440 V	13-18 A	10 HP	30 x 25 x 16 cm
APV-15-440	440 V	18-23 A	15 HP	30 x 25 x 16 cm
APV-20-440	440 V	24-32 A	20 HP	30 x 25 x 16 cm
APV-25-440	440 V	32-40 A	25 HP	30 x 25 x 16 cm
APV-30-440	440 V	40-50 A	30 HP	40 x 30 x 20 cm
APV-40-440	440 V	50-65 A	40 HP*	40 x 30 x 20 cm
APV-50-440	440 V	65-80 A	50 HP*	50 x 40 x 20 cm

Aplicaciones típicas:

Adecuados para el arranque directo de:

Bombas
Ventiladores
Compresores
Bandas transportadoras
Maquinaria industrial
Equipos de proceso
Motores eléctricos de propósito general

Opciones disponibles:

La Serie APV puede complementarse con:

EN-3: protección por bajo nivel de succión
FaseAlert-3: protección contra bajo voltaje, falla de fase, desbalance y secuencia invertida
DFS-12: detector de fuga en sello y alta temperatura
Voltímetro digital trifásico
Amperímetro digital trifásico
Selector Manual-Fuera-Automático
Interruptor seccionador de seguridad

Nota: el tamaño del gabinete puede incrementarse dependiendo de los accesorios seleccionados.

Para las capacidades APV-25-220, APV-40-440 y APV-50-440, Nassar recomienda considerar un arrancador suave.

$ 4,447.50

(impuesto excluido)
