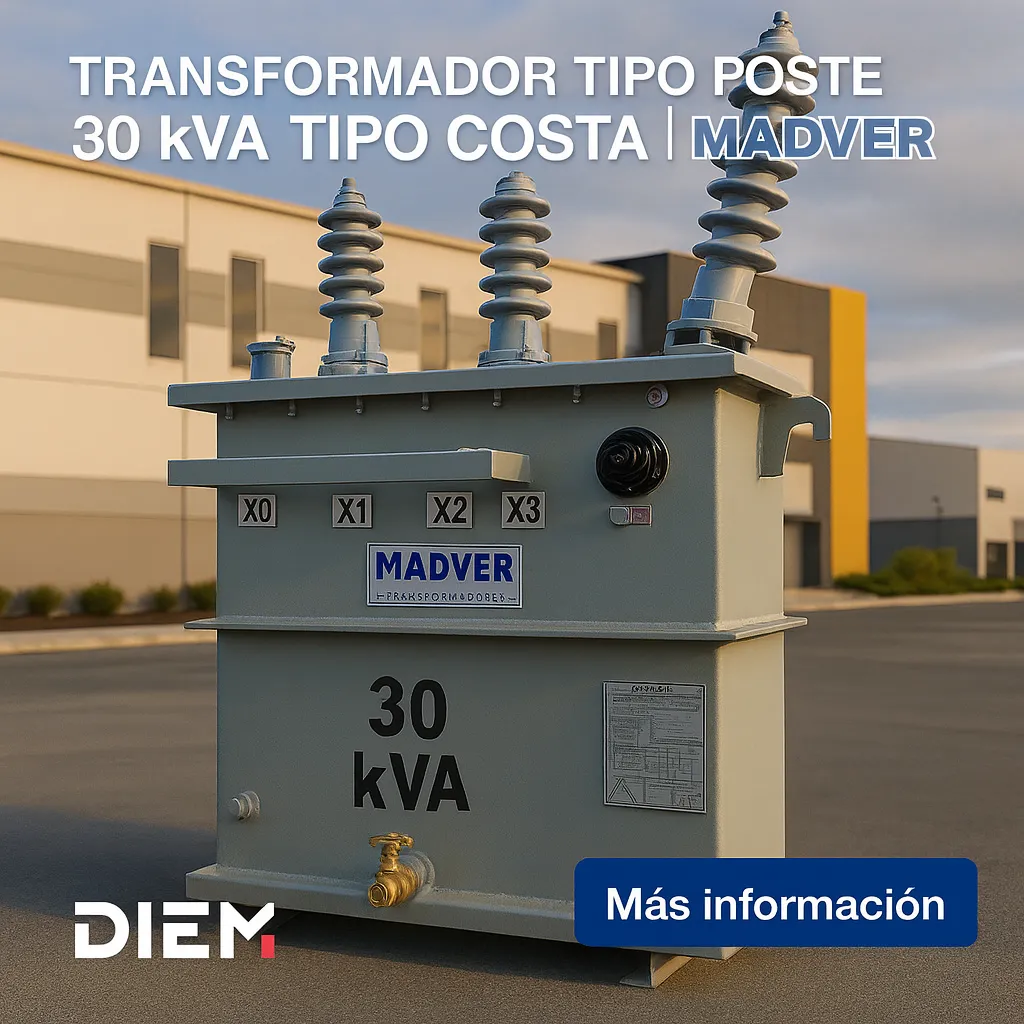

Transformador Tipo Poste 30 kVA Tipo Costa

El transformador tipo poste Madver 30 kVA Tipo Costa está diseñado para operar en zonas con alta humedad, atmósferas salinas o ambientes corrosivos, típicos de áreas costeras o instalaciones expuestas a condiciones climáticas exigentes. Mantiene la misma eficiencia eléctrica y confiabilidad del modelo estándar, pero incorpora un sistema de protección anticorrosiva que ayuda a prolongar su vida útil y conservar su desempeño incluso en condiciones ambientales severas.

Se fabrica conforme a las normas NMX-J-284 y NMX-J-285, cumpliendo con los parámetros eléctricos y mecánicos aplicables para transformadores tipo poste en México. Su sistema de enfriamiento ONAN (aceite natural / aire natural) proporciona una disipación térmica estable para operación continua en exteriores, con diseño apto para intemperie y montaje en poste.

Importante: este equipo se fabrica conforme a norma, pero sin certificación ANCE y sin norma K de CFE, por lo que debe seleccionarse y suministrarse de acuerdo con los requerimientos técnicos del proyecto y el nivel de protección anticorrosiva requerido para el sitio de instalación.

Características Generales:
  • Capacidad nominal: 30 kVA
  • Tipo: Trifásico, tipo poste
  • Conexión: Δ–Y (Delta–Estrella)
  • Tensión primaria (opciones): 13,200 V | 23,000 V | 34,500 V
  • Tensión secundaria (opciones): 480/277 V | 440/254 V | 415/240 V | 400/231 V | 380/220 V | 254/127 V
  • Frecuencia: 60 Hz
  • Enfriamiento: OA (Aceite y aire natural)
  • Elevación de temperatura: 65 °C
  • Altitud de operación: 2,300 msnm
  • Derivaciones: ± 2 × 2.5 %
  • Material de devanados (opciones): Aluminio – Aluminio | Cobre – Aluminio | Cobre – Cobre
  • Nivel de aislamiento: 15 kV (AT) / 1.2 kV (BT)
  • Nivel BIL: 110 kV AT / 10 kV BT
  • Gabinete: NEMA 3R (uso intemperie)
  • Norma de referencia: NMX-J-116.
  • Recubrimiento anticorrosivo epóxico-poliamídico de alta adherencia.
  • Pintura poliuretánica tipo marino-industrial para máxima protección UV.
  • Tornillería galvanizada y sellado reforzado contra humedad.
Datos eléctricos y mecánicos:
  • Corriente nominal MT: 1.312 A
  • Corriente nominal BT: 78.731 A
  • Dimensiones: 1160 mm (A) × 1129 mm (F) × 400 mm (P)
  • Aceite dieléctrico: 230 L
  • Peso aproximado: 311 kg
Pruebas de Rutina:
Todos los transformadores secos reductores Madver son sometidos a pruebas de calidad eléctrica conforme a las normas NMX-J-116 y NOM-001-SEDE-2012. Las pruebas incluyen:

  1. Relación de transformación
  2. Polaridad y secuencia de fases
  3. Resistencias óhmicas
  4. Resistencia de aislamiento
  5. Potencial inducido
  6. Potencial aplicado
  7. Pérdidas en vacío y corriente de excitación
  8. Pérdidas con carga y porcentaje de impedancia
Construcción y materiales:
  • Núcleo de acero al silicio de grano orientado, ensamblado con baja pérdida magnética.
  • Devanado de baja tensión en solera de aluminio aislada con Nomex 200 °C.
  • Devanado de alta tensión con alambre magneto doble capa de barniz 200 °C.
  • Aislamiento térmico con papel diamantado de 0.010 – 0.015 mm.
  • Tanque hermético de acero soldado, pintado con recubrimiento epóxico gris.
  • Boquillas tipo poste (AT) y tipo perno (BT).
  • Aceite dieléctrico mineral libre de PCB.
  • Recubrimiento anticorrosivo epóxico-poliamídico de alta adherencia.
  • Pintura poliuretánica tipo marino-industrial para máxima protección UV.
  • Tornillería galvanizada y sellado reforzado contra humedad.
  • Boquillas protegidas con sellos de neopreno de grado marino.

Medidas y peso:
  • Altura: aprox. 1.16 mts
  • Fondo: aprox. 0.40 mts
  • Frente: aprox. 1.13 mts
  • Peso: 311 kg
  • Valores estimados. Puede variar según material del devanado, factor K y configuración.
Aplicaciones recomendadas:
  • Redes de distribución aérea en zonas costeras o de alta humedad
  • Instalaciones en ambientes con atmósfera salina o corrosiva
  • Proyectos comerciales, industriales y rurales expuestos a intemperie
$ 1.00 $ 1.00

  • Tensión Inicial
  • Tensión Secundaria
  • Devanados
Términos y condiciones
Garantía de devolución de 30 días.
Envío: de 2 a 3 días hábiles

Especificaciones

Tensión Inicial 13200 V, 23000 V, 34500 V
Tensión Secundaria 254/127v, 380/220v, 480/277v, 440/254v
Devanados Al~Al, Cu~Al, Cu~Cu
