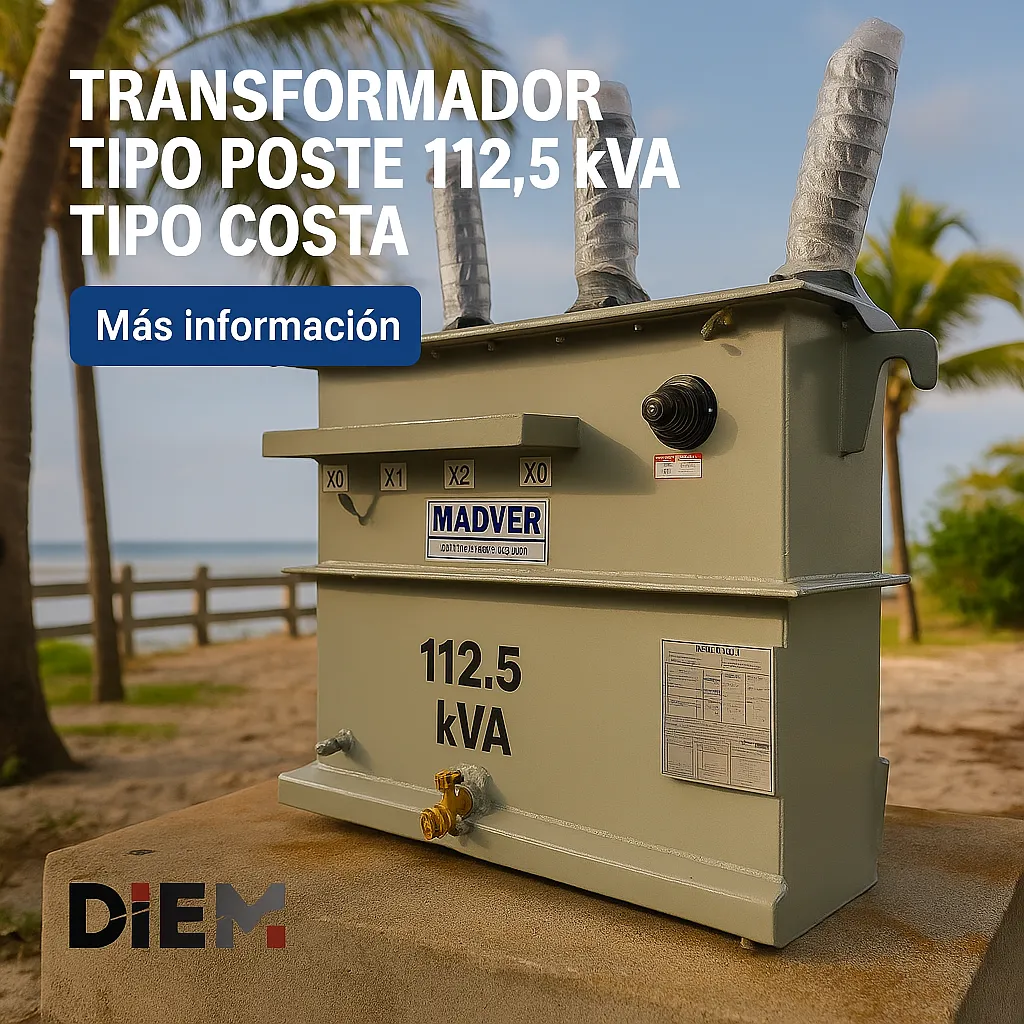

Transformador Tipo Poste 112.5 kVA Tipo Costa
El transformador tipo poste Madver 112.5 kVA Tipo Costa está diseñado para operar en zonas costeras, ambientes tropicales o regiones con alta humedad y exposición salina, donde la corrosión acelera el deterioro de los equipos eléctricos instalados a la intemperie. Combina la misma confiabilidad eléctrica del modelo estándar con una protección estructural anticorrosiva de grado marino, orientada a prolongar su vida útil y mantener un desempeño estable en condiciones ambientales severas.
Se fabrica bajo las normas NMX-J-284 y NMX-J-285, cumpliendo con los parámetros eléctricos y mecánicos aplicables para transformadores tipo poste en México. Su sistema de enfriamiento ONAN (aceite natural / aire natural) ofrece disipación térmica confiable para operación continua, con diseño apto para intemperie y montaje en poste, ideal para redes de distribución aérea.
Importante: este equipo se fabrica bajo norma, pero sin certificación ANCE y sin especificación K de CFE, por lo que debe seleccionarse y suministrarse de acuerdo con los requerimientos técnicos del proyecto y las condiciones ambientales del sitio de instalación.
- Capacidad nominal: 112.5 kVA
- Tipo: Trifásico, tipo poste
- Conexión: Δ–Y (Delta–Estrella)
- Tensión primaria (opciones): 13,200 V | 23,000 V | 34,500 V
- Tensión secundaria (opciones): 480/277 V | 440/254 V | 415/240 V | 400/231 V | 380/220 V | 254/127 V
- Frecuencia: 60 Hz
- Enfriamiento: OA (Aceite y aire natural)
- Elevación de temperatura: 65 °C
- Altitud de operación: 2,300 msnm
- Derivaciones: ± 2 × 2.5 %
- Material de devanados (opciones): Aluminio – Aluminio | Cobre – Aluminio | Cobre – Cobre
- Nivel de aislamiento: 15 kV (AT) / 1.2 kV (BT)
- Nivel BIL: 110 kV AT / 10 kV BT
- Gabinete: NEMA 3R (uso intemperie)
- Norma de referencia: NMX-J-116.
- Recubrimiento anticorrosivo epóxico-poliamídico de alta adherencia.
- Pintura poliuretánica tipo marino-industrial para máxima protección UV.
- Tornillería galvanizada y sellado reforzado contra humedad.
|
- Relación de transformación
- Polaridad y secuencia de fases
- Resistencias óhmicas
- Resistencia de aislamiento
- Potencial inducido
- Potencial aplicado
- Pérdidas en vacío y corriente de excitación
- Pérdidas con carga y porcentaje de impedancia
|
- Redes de distribución aérea en zonas costeras o de alta humedad
- Instalaciones en ambientes con atmósfera salina o corrosiva
- Proyectos comerciales, industriales y rurales expuestos a intemperie
-
Tensión Inicial
-
Tensión Secundaria
-
Devanados
