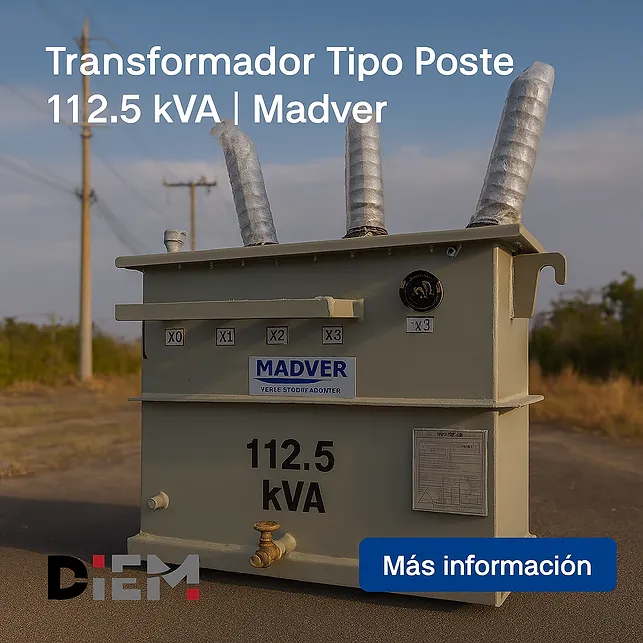

El transformador tipo poste Madver de 112.5 kVA está diseñado para sistemas de distribución aérea en media tensión, ofreciendo confiabilidad, eficiencia y bajo mantenimiento en aplicaciones industriales, comerciales y rurales. Su diseño para instalación en poste y operación a la intemperie permite un desempeño estable en redes de distribución y alimentación de cargas en servicio continuo.
Se fabrica conforme a las normas NMX-J-284 y NMX-J-285, garantizando el cumplimiento de los parámetros eléctricos y mecánicos aplicables, así como un funcionamiento seguro y estable bajo carga continua. Incorpora enfriamiento ONAN (aceite natural / aire natural) para una disipación térmica adecuada, con construcción robusta orientada a durabilidad en exteriores.
Importante: este transformador se fabrica bajo norma, sin certificación ANCE y sin especificación K de CFE, por lo que debe seleccionarse y suministrarse de acuerdo con los requerimientos técnicos del proyecto.
Aplicaciones recomendadas:
Redes de distribución aérea en media tensión
Alimentación de cargas industriales y comerciales
Proyectos rurales, servicios generales e infraestructura
Características Generales:
- Capacidad nominal: 112.5 kVA
- Tipo: Trifásico, tipo poste
- Conexión: Δ–Y (Delta–Estrella)
- Tensión primaria (opciones): 13,200 V | 23,000 V | 34,500 V
- Tensión secundaria (opciones): 480/277 V | 440/254 V | 415/240 V | 400/231 V | 380/220 V | 254/127 V
- Frecuencia: 60 Hz
- Enfriamiento: OA (Aceite y aire natural)
- Elevación de temperatura: 65 °C
- Altitud de operación: 2,300 msnm
- Derivaciones: ± 2 × 2.5 %
- Material de devanados (opciones): Aluminio – Aluminio | Cobre – Aluminio | Cobre – Cobre
- Nivel de aislamiento: 15 kV (AT) / 1.2 kV (BT)
- Nivel BIL: 110 kV AT / 10 kV BT
- Gabinete: NEMA 3R (uso intemperie)
- Norma de referencia: NMX-J-116
|
Datos eléctricos y mecánicos:
- Corriente nominal MT: 1.312 A
- Corriente nominal BT: 78.731 A
- Dimensiones: 1160 mm (A) × 1129 mm (F) × 400 mm (P)
- Aceite dieléctrico: 230 L
- Peso aproximado: 311 kg
|
Todos los transformadores secos reductores Madver son sometidos a pruebas de calidad eléctrica conforme a las normas NMX-J-116 y NOM-001-SEDE-2012. Las pruebas incluyen:
- Relación de transformación
- Polaridad y secuencia de fases
- Resistencias óhmicas
- Resistencia de aislamiento
- Potencial inducido
- Potencial aplicado
- Pérdidas en vacío y corriente de excitación
- Pérdidas con carga y porcentaje de impedancia
|
Construcción y materiales:
- Núcleo de acero al silicio de grano orientado, ensamblado con baja pérdida magnética.
- Devanado de baja tensión en solera de aluminio aislada con Nomex 200 °C.
- Devanado de alta tensión con alambre magneto doble capa de barniz 200 °C.
- Aislamiento térmico con papel diamantado de 0.010 – 0.015 mm.
- Tanque hermético de acero soldado, pintado con recubrimiento epóxico gris.
- Boquillas tipo poste (AT) y tipo perno (BT).
- Aceite dieléctrico mineral libre de PCB.
|
- Dimensiones: 1 205 mm (alto) × 1 320 mm (frente) × 835 mm (fondo)
- Aceite dieléctrico: 600 L
- Peso aproximado: 990 kg
Valores estimados. Puede variar según material del devanado, factor K y configuración. |
- Alta confiabilidad y bajo mantenimiento.
- Diseño compacto para montaje en poste.
- Aislamiento térmico clase 200 °C.
- Operación silenciosa y estable bajo carga continua.
- Fabricado conforme a normas mexicanas vigentes.
|
2 años contra defectos de fabricación, conforme a las condiciones de la NOM-001-SEDE-2012. No incluye traslados ni maniobras. Garantía proporcionada directamente por Madver.
Opciones de Configuración:
- Al–Al (estándar): para climas templados o secos, opción más económica.
- Cu–Al (alta eficiencia): mejora la conductividad y reduce pérdidas eléctricas.
- Cu–Cu (premium): máxima durabilidad, mejor desempeño térmico y menor mantenimiento.
Tipo Costa: disponible en cualquiera de las combinaciones anteriores, con recubrimiento epóxico anticorrosivo, pintura marino-industrial y tornillería galvanizada para ambientes salinos o húmedos.
|
