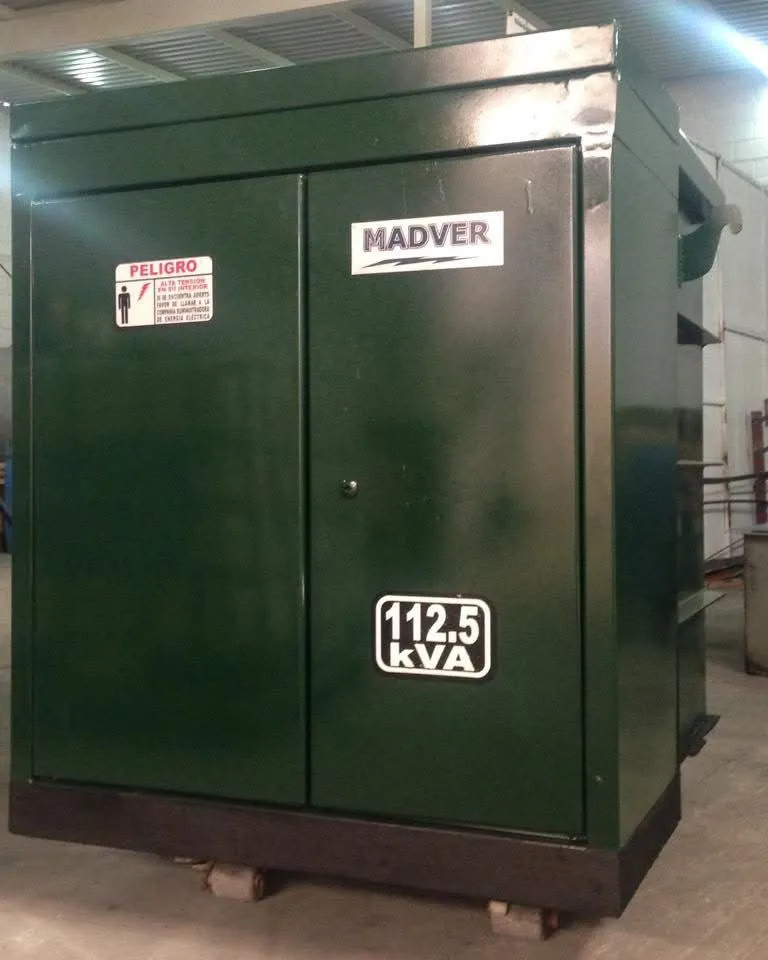

Transformador tipo Pedestal 112.5 kVA

El transformador tipo pedestal de 112.5 kVA es una solución confiable para la distribución eléctrica en sistemas de media tensión donde se requiere seguridad, durabilidad y adaptabilidad. Este modelo está fabricado conforme a la norma NMX-J-285-ANCE-2017 y es ideal para alimentar supermercados, conjuntos habitacionales, edificios medianos y subestaciones de servicios públicos.

Cuenta con un gabinete metálico reforzado con recubrimiento epóxico color verde utilitario, diseñado para resistir la intemperie, ambientes húmedos y condiciones urbanas o industriales. Su diseño tipo pedestal facilita la instalación sobre plataforma de concreto con alimentación subterránea, lo que brinda un acceso frontal seguro y evita manipulaciones no autorizadas.

Este modelo se ofrece con múltiples configuraciones técnicas para adaptarse a diferentes requerimientos:

• Tipo de operación: radial o en anillo

• Conexión de devanados: delta–estrella (Δ-Y) o estrella–estrella (Y-Y)

• Material de devanados: aluminio–aluminio, cobre–aluminio o cobre–cobre

• Tensiones primarias disponibles: 13,200 V, 23,000 V o 34,500 V

• Tensiones secundarias estándar: 480/277 V, 440/254 V, 380/220 V o 220/127 V

El transformador de 112.5 kVA está diseñado para ofrecer baja pérdida en vacío, alta eficiencia energética y confiabilidad térmica, lo que lo convierte en una excelente opción para instalaciones que demandan funcionamiento continuo. Cada unidad se entrega probada de fábrica y cumple con la normativa NOM-002-SEDE-2010, garantizando desempeño desde el primer día.

Los transformadores tipo pedestal de la marca Madver cuentan con una garantía base de 2 años contra defectos de fabricación, siempre que se cumplan las siguientes condiciones:

• La instalación debe realizarse conforme a la NOM-001-SEDE-2012.

• El equipo debe estar correctamente aterrizado y protegido.

• No deben excederse los parámetros eléctricos de diseño.

• Se debe dar mantenimiento preventivo periódico conforme a las recomendaciones técnicas del fabricante.

📌 La garantía no cubre gastos de instalación, desinstalación, traslado, ni daños provocados por condiciones externas como cortocircuitos, sobretensiones o errores de conexión

• Soporte para conectores tipo codo

• Boquillas de alta y baja tensión

• Gabinetes metálicos con recubrimiento epóxico

• Seccionadores y fusibles de expulsión

• Placa de datos y placa de datos de accesorios

• Termómetro tipo cuadrante

• Cargador de derivaciones (selector de taps)

• Válvula de drenaje y válvula de muestra

• Válvula de alivio de sobrepresión

• Indicador de nivel del líquido aislante

• Provisión para vacuómetro

• Conexión superior para filtro prensa y prueba de hermeticidad

• Puente de baja tensión a tierra

• Conexión del tanque y de baja tensión a tierra

• Barra para conexión a tierra en alta tensión

• Datos estarcidos de la capacidad

Este transformador ha sido sometido a las pruebas de rutina establecidas por la norma NMX-J-285-ANCE-2017, realizadas en fábrica para asegurar su correcto funcionamiento y confiabilidad:

• Relación de transformación

• Polaridad y secuencia de fases

• Resistencias óhmicas de los devanados

• Resistencia de aislamiento

• Prueba de potencial inducido

• Prueba de potencial aplicado

• Pérdidas en vacío y corriente de excitación

• Pérdidas con carga y porcentaje de impedancia
