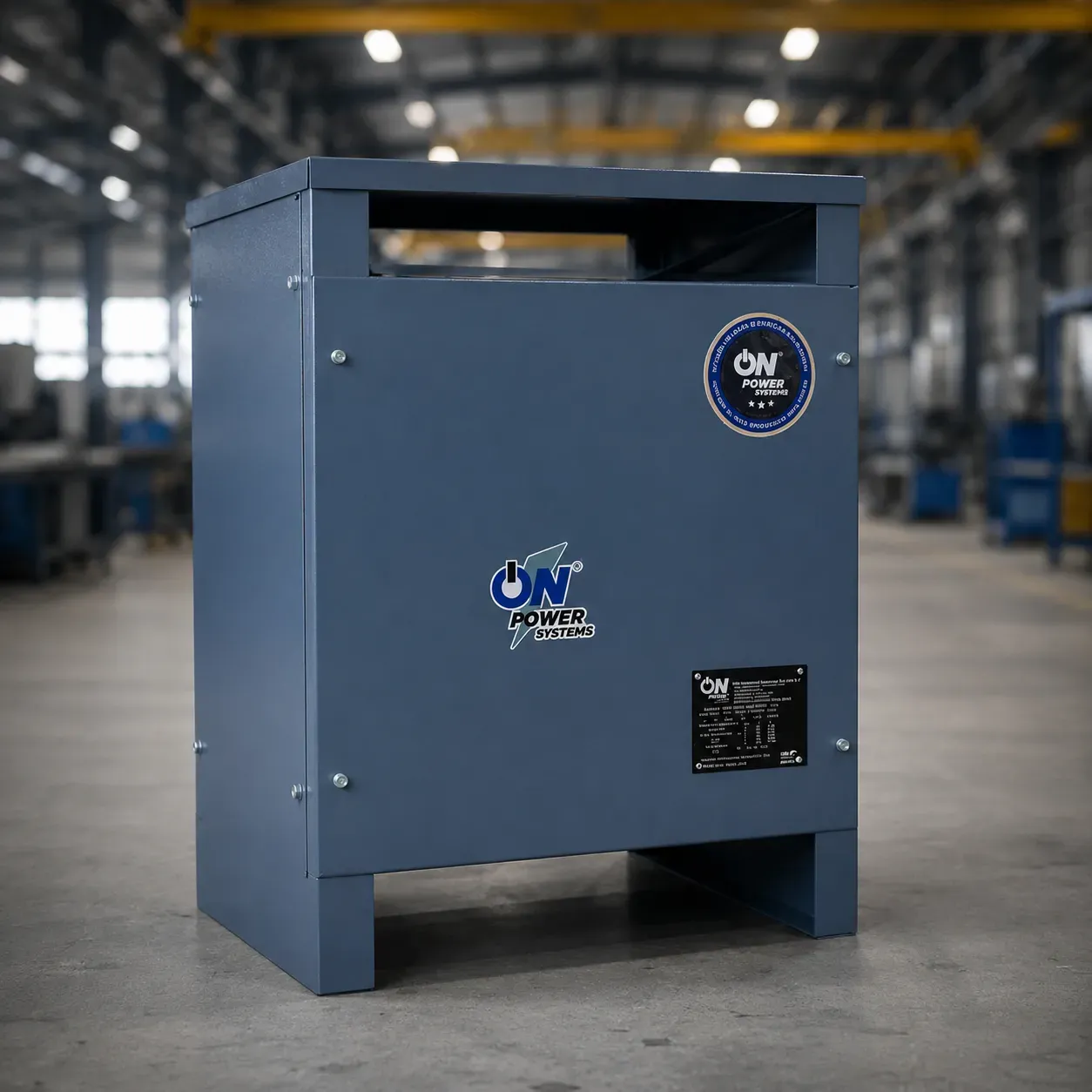

Transformador seco reductor OnPower 1000 kVA
Descripción General:
Transformador seco reductor trifásico OnPower de 1000 kVA, diseñado para sistemas eléctricos de alta exigencia donde se requiere estabilidad, eficiencia y manejo de cargas críticas.
Disponible con devanado en cobre o aluminio, aislamiento clase H, y versiones con factor K-13 o K-20 para controlar sobrecalentamiento por armónicos.
Compatible con múltiples configuraciones de tensión y tipo de conexión. Cumple con NMX-J-351 y NOM-001-SEDE-2012.
Montaje interior en gabinete NEMA 1, ideal para subestaciones interiores o cuartos eléctricos de gran capacidad.
Normas aplicables: NMX-J-351 y NOM-001-SEDE-2012. Gabinete NEMA 1 para uso en interiores.
Pruebas de Rutina:
Todos los transformadores secos reductores OnPower son sometidos a pruebas de calidad eléctrica conforme a las normas NMX-J-351 y NOM-001-SEDE-2012. Las pruebas incluyen:
- Resistencia óhmica de los devanados
- Resistencia de aislamiento
- Tensión aplicada
- Tensión inducida
- Relación de transformación
- Polaridad y secuencia de fases
- Pérdidas en vacío y corriente de excitación
- Pérdidas con carga y porcentaje de impedancia
Construcción y materiales:
- Devanado de baja tensión en solera de aluminio o cobre, aislado con NOMEX 220 °C
- Devanado de alta tensión en alambre magneto con doble capa de barniz
- Aislamiento clase H, diseñado para resistir hasta 200 °C
- Núcleo y bobinas ensamblados como una unidad compacta
- Conexión a tierra incluida de fábrica
- Placa de datos visible en la parte frontal del gabinete
- Cople de acero inoxidable de ¼” para conexión a tierra tipo “A”
- Estructura tipo base metálica, con fijación según capacidad del transformador
Medidas y peso:
- Altura: aprox. 1300 mm
- Fondo: aprox. 1050 mm
- Frente: aprox. 1600 mm
- Peso: 1800 kg
- Valores estimados. Puede variar según material del devanado, factor K y configuración.
Aplicaciones típicas:
- Subestaciones interiores de plantas industriales
- Transformación de voltaje en parques logísticos o manufactura pesada
- Alimentación de bancos de variadores, sistemas HVAC grandes o CNC
- Centros de datos, hospitales, hoteles y centros comerciales
- Proyectos de infraestructura eléctrica con alta demanda energética
Ventaja:
- Transformador industrial para sistemas eléctricos de alta demanda
- Manejo confiable de armónicos y sobrecargas moderadas
- Desempeño garantizado bajo operación continua y exigente
Garantía:
Este transformador seco OnPower cuenta con 5 años de garantía contra defectos de fabricación.
Para hacer válida la garantía es indispensable que la instalación se realice conforme a la NOM-001-SEDE-2012 y bajo condiciones adecuadas de operación eléctrica y ambiental.
La garantía no incluye traslados, maniobras, ni gastos de desmontaje o reinstalación, y será aplicada directamente por el fabricante tras una evaluación técnica del caso.
Opciones de Configuración:
🔸 Voltajes primarios (entrada):
600V, 575V, 480V, 460V, 440V
🔸 Voltajes secundarios (salida):
480/277V, 440/254V, 415/240V, 400/231V, 380/220V, 254/127V
🔸 Tipo de conexión:
Delta–Estrella (Δ-Y)
Estrella–Estrella (Y-Y)
🔸 Material del devanado:
Aluminio (Al–Al)
Cobre (Cu–Cu)
🔸 Factor K disponible:
K-1 – Uso general (cargas lineales)
K-13 – Para cargas no lineales con distorsión moderada (UPS, variadores, rectificadores)
K-20 – Para cargas altamente distorsionadas (equipos TI, centros de datos, motores controlados por VFD)
$ 416,050.00
$ 416,050.00
(impuesto excluido)
-
Tensión Inicial
-
Tensión Secundaria
-
Conexión
-
Devanados
-
Factor K
