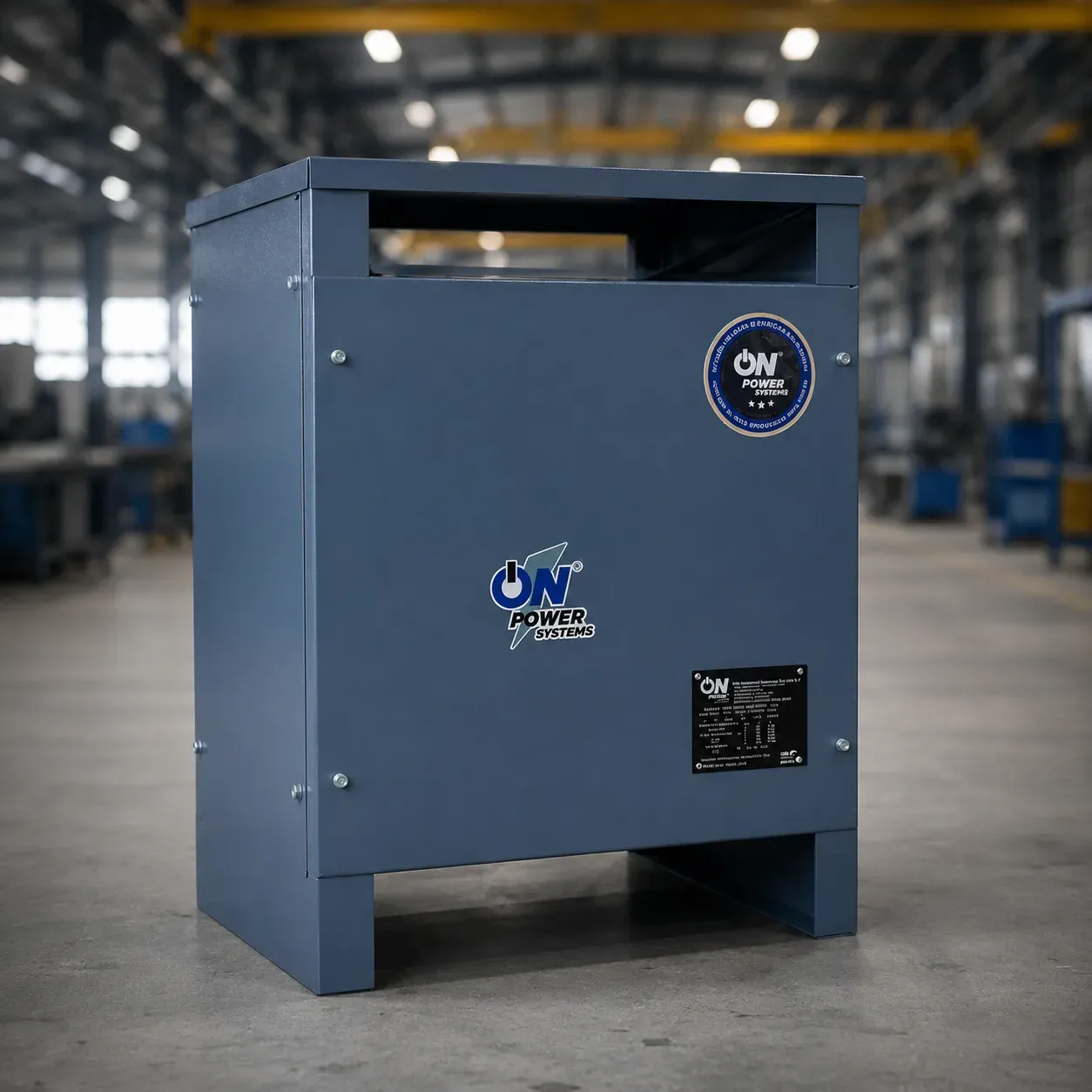

Transformador seco reductor On Power 15 kVA trifásico baja tensión
Descripción General:
Transformador seco reductor On Power de 15 kVA para sistemas trifásicos de baja tensión, diseñado para adaptar la tensión de alimentación a los niveles requeridos por tableros, maquinaria, iluminación, control y servicios auxiliares.
Es una solución adecuada para instalaciones industriales, comerciales e institucionales donde se requiere transformación de voltaje en gabinete seco, sin aceite, con ventilación natural y mantenimiento reducido.
DIEM lo integra dentro de proyectos eléctricos completos: ingeniería, comercialización, instalación, puesta en marcha y coordinación con soluciones de medición, iluminación, tableros, generadores eléctricos y reguladores de voltaje.
Características Técnicas
- Potencia nominal: 15 kVA
- Tipo: Transformador seco reductor de baja tensión
- Fases: 3
- Frecuencia: 60 Hz
- Enfriamiento: AN / AA, ventilación natural por aire
- Conexiones disponibles: Δ/Y y Y/Y, según variante comercial
- Tensiones primarias disponibles: 600 V, 575 V, 480 V, 460 V y 440 V
- Tensiones secundarias disponibles: 480Y/277 V, 440Y/254 V, 415Y/240 V, 400Y/231 V, 380Y/220 V y 220Y/127 V / 254Y/127 V, según configuración
- Devanados estándar: Aluminio-Aluminio; opción en cobre bajo solicitud
- Factor K: K-1 estándar; opciones K-13 y K-20 para cargas no lineales
- Clase de aislamiento: baja tensión 1.2 kV
- Altitud de operación: hasta 2300 msnm, salvo condición especial de proyecto
- Gabinete para uso interior; opciones de gabinete según requerimiento
- Norma aplicable: NMX-J-351-ANCE y criterios de instalación conforme NOM-001-SEDE vigente
Pruebas de Rutina:
Los transformadores secos On Power se consideran con pruebas de rutina de fábrica para validar desempeño eléctrico y seguridad operativa. Las pruebas típicas incluyen:
- Relación de transformación
- Polaridad y secuencia de fases
- Resistencia óhmica de devanados
- Resistencia de aislamiento
- Prueba de tensión aplicada
- Prueba de tensión inducida
- Pérdidas en vacío y corriente de excitación
- Pérdidas con carga e impedancia
- Revisión visual, placa de datos y conexiones
Construcción y materiales:
- Núcleo de acero al silicio de bajas pérdidas
- Bobinas de aluminio en configuración estándar; cobre disponible como opción especial
- Aislamientos para operación en transformador seco de baja tensión
- Conjunto núcleo-bobina protegido dentro de gabinete metálico
- Terminales de conexión accesibles para instalación y mantenimiento
- Placa de datos con información eléctrica principal
- Preparación para puesta a tierra del gabinete
- Construcción orientada a operación interior, ventilación natural y bajo mantenimiento
Medidas y peso:
Aplicaciones típicas:
- Distribución principal en plantas industriales, parques logísticos y grandes edificios
- Alimentación de centros de control de motores, tableros generales y cargas críticas
- Líneas de producción de alta demanda y servicios generales de planta
- Integración con generadores eléctricos, medición, tableros y reguladores de voltaje
- Proyectos de ampliación de capacidad eléctrica y modernización de infraestructura
- Soluciones eléctricas integrales con ingeniería, suministro, instalación y puesta en marcha DIEM
Ventaja:
- Diseñado para tableros de control, alumbrado o equipos pequeños
- Ideal para espacios reducidos y cargas individuales
- Alta eficiencia en aplicaciones de automatización ligera
Garantía:
Garantía de 5 años contra defectos de fabricación, sujeta a diagnóstico técnico, condiciones correctas de operación e instalación conforme a la NOM-001-SEDE vigente. La garantía no cubre daños por sobrecarga, mala instalación, humedad, ventilación deficiente, maniobras, traslado, desmontaje o reinstalación. DIEM acompaña la integración, suministro e instalación del equipo dentro del alcance contratado.
Opciones de Configuración:
- Voltajes primarios: 600 V, 575 V, 480 V, 460 V y 440 V
- Voltajes secundarios: 480Y/277 V, 440Y/254 V, 415Y/240 V, 400Y/231 V, 380Y/220 V y 220Y/127 V / 254Y/127 V, según matriz de variantes
- Conexiones: Δ/Y y Y/Y
- Devanados: Al-Al estándar; Cu-Al o Cu-Cu bajo solicitud y cotización
- Factor K: K-1 estándar, K-13 y K-20 para cargas no lineales
- Gabinete: interior estándar; opciones especiales bajo requerimiento
- Integración DIEM: suministro, instalación, tableros, medición, iluminación, generadores eléctricos y reguladores de voltaje
$ 25,100.00
$ 25,100.00
(impuesto excluido)
-
Tensión Inicial
-
Tensión Secundaria
-
Conexión
-
Devanados
-
Factor K
