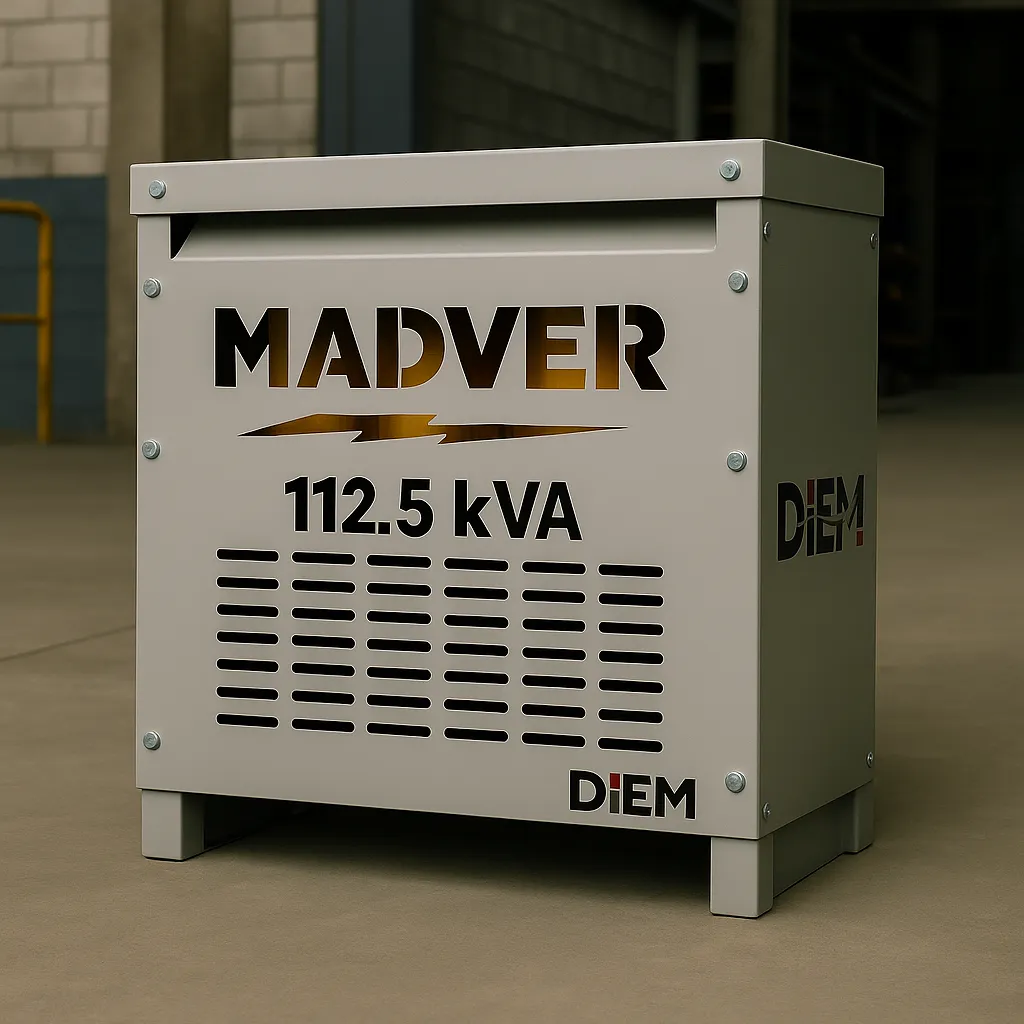

Transformador Seco Reductor 112.5 kVA

• Potencia nominal: 75 kVA (ajustable según modelo)
• Tipo: Seco, ventilado por aire (AN)
• Fases: Trifásico
• Frecuencia: 60 Hz
• Aislamiento: Clase H (papel NOMEX y fibra de vidrio, 200 °C)
• Devanados:
• Alta y baja tensión en alambre magneto con doble capa de barniz para 200 °C
• En versiones con factor K-13 o K-20, el devanado de baja tensión puede ser en solera de aluminio aislada con NOMEX para 220 °C
• Temperatura de operación: Hasta 180 °C
• Clase de enfriamiento: AN (ventilación natural)
• Altura de operación: Hasta 2300 msnm
• Elevación de temperatura: 150 °C
• Derivaciones en primario: +2%, –2% a 2.5% cada una
• Porcentaje de carga: 100%
• Uso: Interior (gabinete metálico NEMA 1)
• Tensión de impulso (BIL): 10 kV A.T. y 10 kV B.T.
• Tensión de aislamiento: 1.2 kV A.T. y 1.2 kV B.T.
• Normas aplicables: NMX-J-351-ANCE y NOM-001-SEDE-2012

• Resistencia óhmica de los devanados
• Resistencia de aislamiento
• Tensión aplicada
• Tensión inducida
• Relación de transformación
• Polaridad y secuencia de fases
• Pérdidas en vacío y corriente de excitación
• Pérdidas con carga y porcentaje de impedancia

• Devanado de baja tensión en solera de aluminio o cobre, aislado con NOMEX 220 °C
• Devanado de alta tensión en alambre magneto con doble capa de barniz
• Aislamiento clase H, diseñado para resistir hasta 200 °C
• Núcleo y bobinas ensamblados como una unidad compacta
• Conexión a tierra incluida de fábrica
• Placa de datos visible en la parte frontal del gabinete
• Cople de acero inoxidable de ¼” para conexión a tierra tipo “A”
• Estructura tipo base metálica, con fijación según capacidad del transformador

• Altura: aprox. 845 mm
• Fondo: aprox. 520 mm
• Frente: aprox. 810 mm
• Peso: 280 kg
• Valores estimados. Puede variar según material del devanado, factor K y configuración.

• Solución compacta para sistemas de respaldo o telecomunicaciones
• Adaptable a instalaciones comerciales o equipos técnicos.
• Disponible con diferentes conexiones y materiales de devanado

🔸 Voltajes primarios (entrada):

600V, 575V, 480V, 460V, 440V

🔸 Voltajes secundarios (salida):

480/277V, 440/254V, 415/240V, 400/231V, 380/220V, 254/127V

🔸 Tipo de conexión:

Delta–Estrella (Δ-Y)

Estrella–Estrella (Y-Y)

🔸 Material del devanado:

Aluminio (Al–Al)

Cobre (Cu–Cu)

🔸 Factor K disponible:

K-1 – Uso general (cargas lineales)

K-13 – Para cargas no lineales con distorsión moderada (UPS, variadores, rectificadores)

K-20 – Para cargas altamente distorsionadas (equipos TI, centros de datos, motores controlados por VFD)
