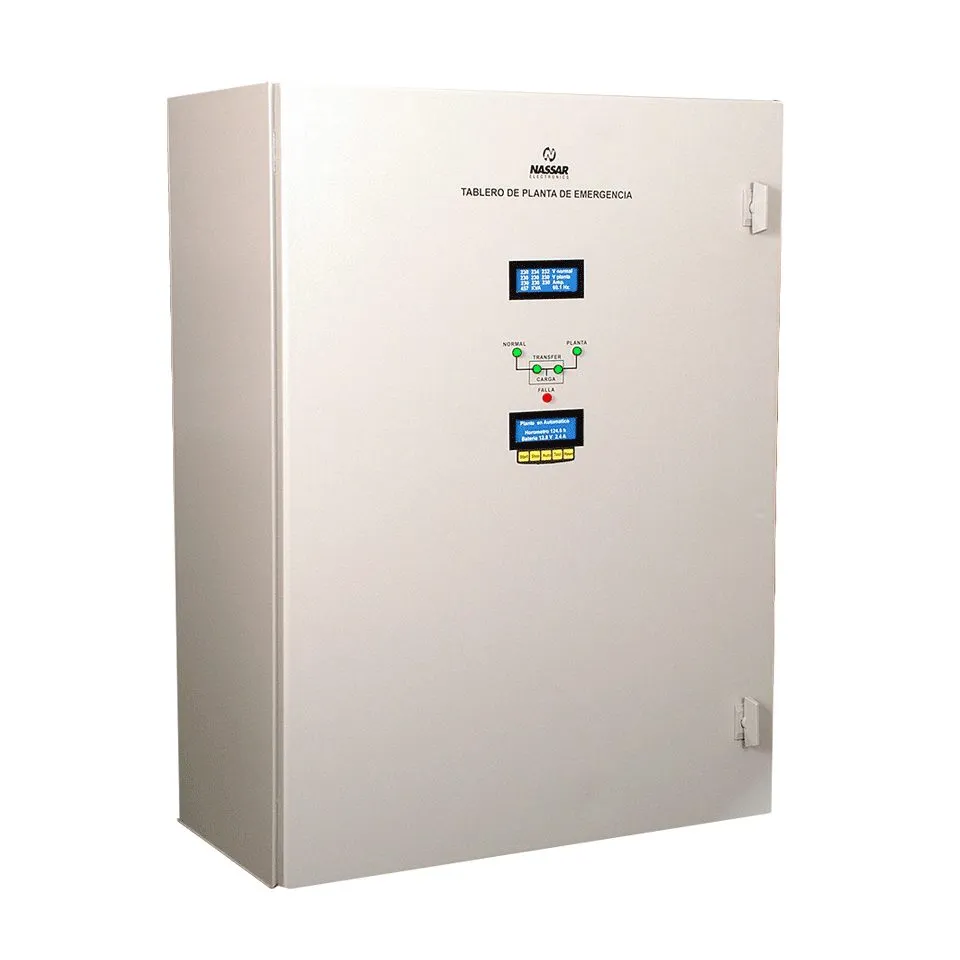

Tablero de Control para Planta de Emergencia Nassar PE100-270-2, 220 V, 270 A, 87.3 kW, Trifásico

El tablero para control de plantas de emergencia Nassar PE100-270-2 está diseñado para controlar automáticamente una planta de emergencia accionada por motor de gasolina o diésel.

Cuando el tablero detecta una falla en el suministro eléctrico normal, inicia automáticamente la planta de emergencia, desconecta la alimentación normal y conecta la energía suministrada por el generador. Una vez que el voltaje de la red se restablece, transfiere nuevamente la carga al suministro normal y posteriormente apaga la planta.

El modelo PE100-270-2 está diseñado para sistemas trifásicos de 220 V, con contactores de 270 A, y una capacidad indicada por el fabricante de 87.3 kW o 102.8 kVA, considerando un factor de potencia de 0.85.

Su módulo de control incorpora una pantalla LCD iluminada que permite visualizar el estado de operación de la planta, voltajes, frecuencia, condiciones de falla y tiempos de retardo. También supervisa la alimentación normal contra alto voltaje, bajo voltaje, falla de fase y secuencia incorrecta de fases.

El tablero incluye un cargador automático de batería de 12 VCD, controlado por microprocesador, así como protecciones independientes en la batería, el suministro normal y la alimentación proveniente de la planta de emergencia.

Es una solución adecuada para instalaciones comerciales, industriales, edificios, sistemas de bombeo, centros de operación y aplicaciones donde se requiere restablecer automáticamente la energía ante una interrupción de la red.

• Detección automática de fallas en el suministro eléctrico normal.
• Arranque automático de la planta de emergencia.
• Desconexión del suministro normal.
• Conexión automática de la alimentación de emergencia.
• Retransferencia automática al suministro normal cuando se restablece.
• Paro automático de la planta después de la transferencia.
• Visualización del voltaje de la planta.
• Visualización del voltaje de la batería.
• Visualización de la frecuencia de la planta.
• Indicación de retardos de arranque y paro.
• Visualización de fallas en pantalla.
• Supervisión de alto y bajo voltaje.
• Protección contra falla y secuencia incorrecta de fases.

El modelo PE100-270-2 utiliza gabinete tamaño 7:

• Altura: 100 cm
• Ancho: 80 cm
• Profundidad: 30 cm
