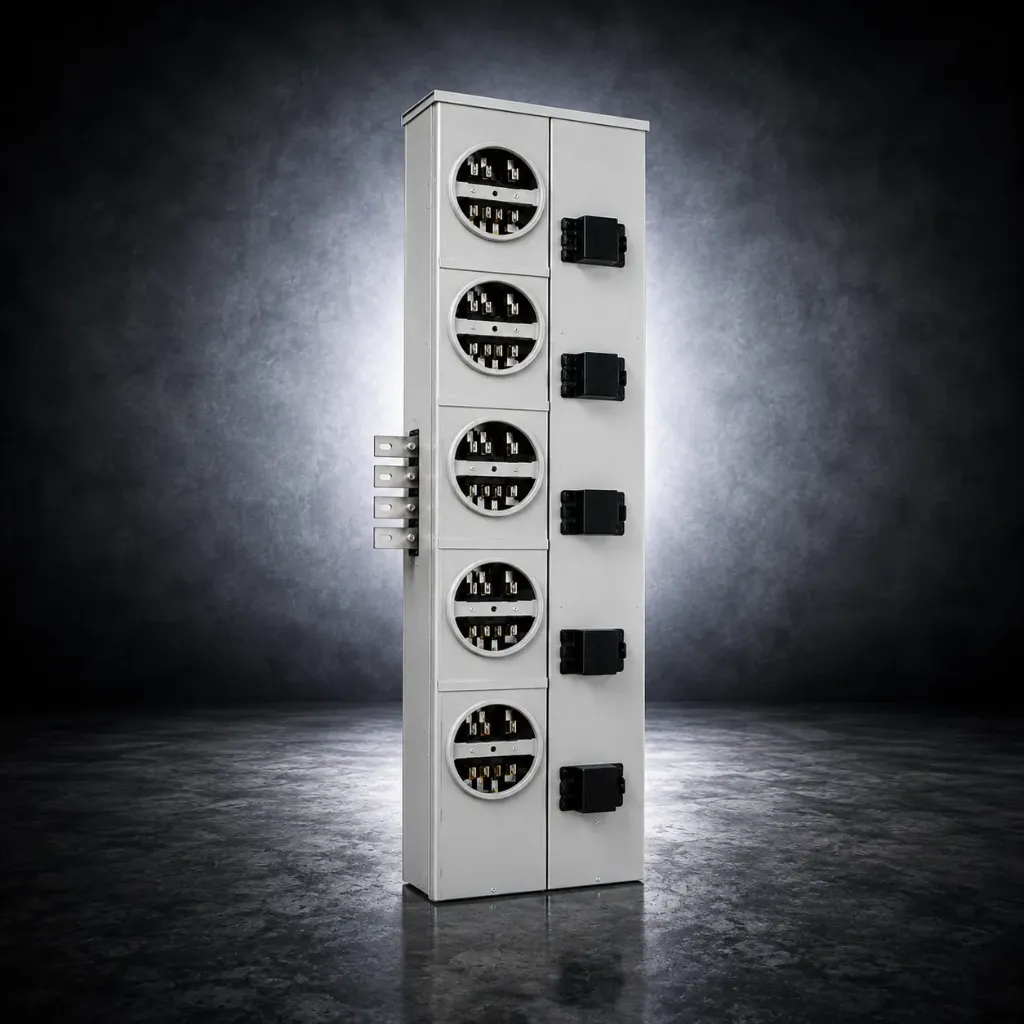

Concentración de medidores trifásicos 7x100A Rilezusa tipo MX 5 servicios MX-75-100

Descripción general:

La Concentración de Medidores Trifásica RILEZ MX-75-100 es un gabinete modular diseñado para alojar cinco servicios trifásicos de 100 amperes en una sola unidad, permitiendo una distribución eléctrica organizada, segura y de fácil mantenimiento.

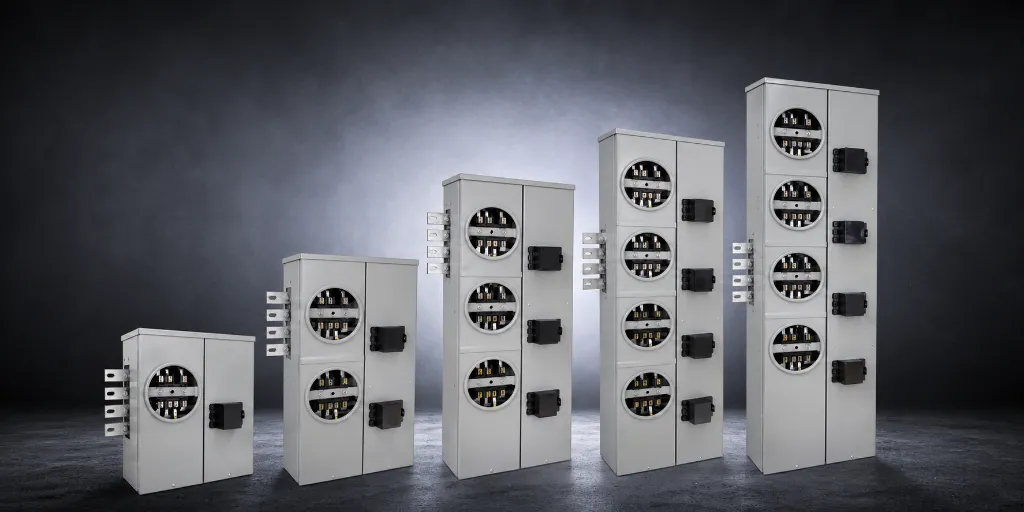

Su sistema modular permite combinar diferentes configuraciones de 1 a 5 servicios, adaptándose a las necesidades de cada proyecto. Además, puede integrarse con módulos monofásicos de 127/220 V y módulos trifásicos de 100 A para formar concentraciones de mayor capacidad.

El gabinete está fabricado en lámina de acero rolada en frío calibre 18 con acabado de pintura electrostática, ofreciendo excelente resistencia a la corrosión y larga vida útil para instalaciones interiores o exteriores protegidas.

Cuenta con barras (BUS) de alimentación ensambladas de fábrica, terminales para tierra y neutro, espacio para interruptores termomagnéticos tipo RL y preparación para sello de CFE en la tapa de cada medidor.

Es una solución ideal para edificios de departamentos, condominios, plazas comerciales, desarrollos habitacionales, oficinas y cualquier instalación que requiera centralizar múltiples servicios eléctricos.

Especificaciones Técnicas:

• Marca: RILEZ
• Modelo: MX-75-100
• Tipo: Concentración de medidores trifásica modular
• Número de servicios: 5
• Corriente nominal: 100 A por servicio
• Tensión nominal: 220/127 V
• Sistema: Trifásico
• Número de fases: 3
• Número de terminales: 7
• Capacidad de carga: Hasta 120 kW trifásicos
• Material del gabinete: Lámina de acero rolada en frío calibre 18
• Acabado: Pintura electrostática horneada
• Barras de alimentación: BUS de cobre ensamblado de fábrica
• Conexión de acometida: Superior o inferior
• Salida a cargas: Superior o inferior
• Espacio para interruptor: Compatible con interruptor termomagnético tipo RL
• Terminales adicionales: Tierra y neutro
• Preparación para sellos: Sí, para sellos de CFE
• Ancho: 38.73 cm
• Alto: 144.78 cm
• Fondo: 17.78 cm
• Cumplimiento: Especificación CFE GWH00-11
• Certificación: UL-MX NOM

Aplicaciones:

• Edificios habitacionales.
• Condominios.
• Plazas comerciales.
• Locales comerciales.
• Centros de medición.
• Fraccionamientos.
• Complejos industriales.
• Oficinas corporativas.
• Desarrollos inmobiliarios.

Ventajas:

• Diseño modular para ampliaciones futuras.
• Hasta cinco servicios trifásicos en un solo gabinete.
• Reduce espacio de instalación.
• Menor costo en canalizaciones y montaje.
• Barras de alimentación ensambladas de fábrica.
• Preparación para interruptores termomagnéticos RL.
• Terminales independientes para tierra y neutro.
• Gabinete robusto con acabado anticorrosivo.
• Compatible con módulos adicionales de la línea MX.
• Cumple con especificaciones de CFE.
