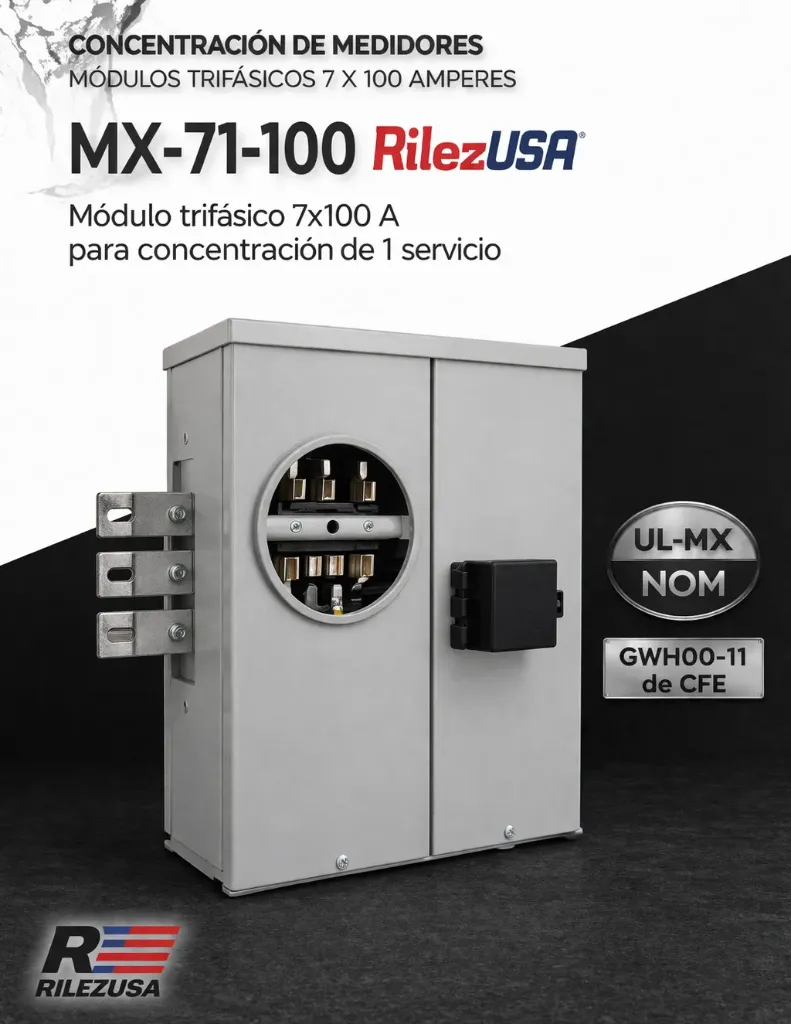

Módulo trifásico para concentración de medidores Rilez USA MX-71-100 - 1 servicio de 100 A

El Rilez USA MX-71-100 es un módulo trifásico para concentración de medidores, configurado para 1 servicio eléctrico de 100 A. Cada base de medición trabaja con un sistema de 3 fases, 4 hilos y 7 terminales a 220/127 V.

El conjunto se entrega ensamblado e interconectado de fábrica mediante barras BUS interiores de alimentación eléctrica. También dispone de terminales adicionales para la conexión de tierra o neutro y espacio integrado en cada servicio para un interruptor termomagnético atornillable tipo RL.

Su construcción modular permite acoplarlo con otros módulos tipo MX para formar concentraciones con la cantidad de servicios requerida por el proyecto. Asimismo, puede combinarse con módulos monofásicos y con gabinetes de acometida o interruptor principal compatibles con el sistema.

• Modelo: MX-71-100
• Marca: Rilez USA
• Tipo: módulo trifásico para concentración de medidores
• Número de servicios: 1
• Sistema: 3 fases, 4 hilos
• Base de medición: 7 terminales
• Corriente nominal: 100 A por servicio
• Tensión: 220/127 V
• Barras BUS interiores ensambladas de fábrica
• Terminales adicionales para tierra o neutro
• Espacio para interruptor termomagnético atornillable tipo RL
• Gabinete NEMA 3R
• Lámina rolada en frío calibre 18
• Pintura electrostática probada con 500 horas de cámara salina
• Acometida y salidas por la parte superior o inferior
• Dimensiones: 38.73 cm de ancho x 47.62 cm de alto x 17.78 cm de fondo
• Cumplimiento indicado por el fabricante: GWH00-11 de CFE y certificación UL-MX NOM

• Concentraciones de medición en plazas y locales comerciales
• Edificios de oficinas y desarrollos de uso mixto
• Condominios y conjuntos habitacionales con servicios trifásicos
• Talleres, naves industriales y centros de servicio
• Proyectos que requieren crecimiento modular y optimización del espacio
