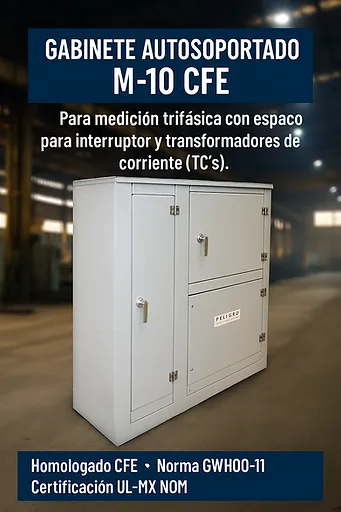

Gabinete M-10 (13-200) Auto soportado

El Gabinete Autosportado M-10 está diseñado para sistemas de medición trifásica en instalaciones comerciales, hoteleras e industriales, con demandas desde 200 hasta 1,000 amperes.

Cumple con la especificación GWH00-11 de CFE y cuenta con certificación UL-MX NOM, garantizando su compatibilidad y confiabilidad en proyectos de acometida y medición eléctrica.

Fabricado en lámina rolada en frío calibre 16, con acabado de pintura electrostática (500 h en cámara salina), ofrece resistencia a la corrosión y larga vida útil, siendo apto para instalación en exteriores bajo clasificación NEMA 3R.

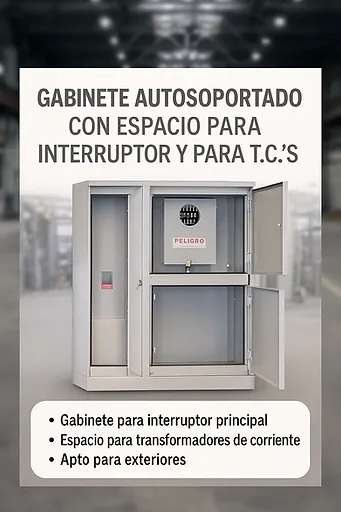

El modelo incluye tres compartimentos independientes:
uno para el interruptor principal,
otro para los transformadores de corriente (TC’s),
y un tercero para la medición del watthorímetro.

Puede fabricarse con el espacio del interruptor en el lado izquierdo o derecho, según los requerimientos de instalación. Sus puertas con chapa y llave brindan seguridad y control de acceso, mientras su estructura autosportada permite una integración estética y funcional en cualquier proyecto eléctrico.

Gabinete homologado por CFE para medición trifásica, robusto, seguro y listo para instalación en proyectos industriales y comerciales.

PRECIOS EN PESOS MXN
PRECIOS NO INCLUYE IVA
PRECIO NO INCLUYE GASTOS DE ENVÍO.  ESTE SE COTIZA POR SEPARADO PARA CADA PARTÍDA

Características Principales:

  • Uso: medición trifásica con transformadores de corriente (TC’s) y espacio para interruptor principal.

  • Capacidad: adecuado para cargas de 200 a 1,000 amperes.

  • Diseño: autosportado de cuerpo robusto, de fácil instalación y mantenimiento.

  • Material: lámina rolada en frío calibre 16, de alta resistencia mecánica.

  • Acabado: pintura electrostática en polvo horneada, con resistencia a 500 h en cámara salina.

  • Protección ambiental: NEMA 3R, apto para instalaciones en intemperie.

  • Compartimentos:

    • Sección para interruptor principal (lado izquierdo o derecho).

    • Sección para transformadores de corriente (TC’s).

    • Sección para medición del watthorímetro.

  • Puertas: independientes, con cerradura tipo chapa y llave, que permiten acceso controlado.

  • Homologación: CFE GWH00-11.

  • Certificaciones: UL-MX NOM.

  • Fabricación nacional, con control de calidad y cumplimiento normativo.

  • Aplicación: instalaciones comerciales, industriales, hoteles, plazas y edificios de servicios.

Dimensiones y amperaje:
Modelo: Ancho: 123.00 cm, Alto: 153.00 cm, Fondo: 43.00 cm. Peso: 50 kg (estimado).
Beneficios:

  • Cumplimiento normativo total: homologado por CFE bajo la norma GWH00-11, con certificación UL-MX NOM, asegurando aceptación inmediata en proyectos eléctricos nuevos o de ampliación.

  • Diseño integral: incorpora en un solo gabinete el interruptor principal, los transformadores de corriente (TC’s) y la medición, optimizando espacio y orden.

  • Alta durabilidad: su cuerpo de lámina rolada en frío calibre 16 y acabado electrostático garantiza una larga vida útil aun en ambientes industriales o exteriores.

  • Seguridad operativa: puertas independientes con chapa y llave que limitan el acceso al personal autorizado.

  • Instalación versátil: opción de montaje con interruptor a izquierda o derecha, facilitando su adaptación al sitio de obra.

  • Protección contra el clima: clasificación NEMA 3R, resistente al agua, polvo y radiación solar.

  • Mantenimiento simplificado: diseño que permite acceso rápido a TC’s e interruptor, reduciendo tiempos de inspección y servicio.

  • Imagen profesional y robusta: acabado uniforme y estructura autosportada que se integra fácilmente a espacios visibles en plantas y proyectos industriales.

Aplicaciones Típicas:

  • Instalaciones industriales y comerciales que requieren medición trifásica homologada por CFE.

  • Centros de carga principales en fábricas, bodegas, talleres, hoteles y plazas comerciales.

  • Conexiones de acometida eléctrica en proyectos nuevos o ampliaciones que demandan control y medición integrada.

  • Edificios corporativos y de servicios, donde se necesita instalación segura y de fácil mantenimiento.

  • Sistemas de distribución eléctrica con demanda de 200 a 1,000 amperes.

  • Infraestructura pública y privada, con necesidad de cumplir especificación GWH00-11 de CFE y certificación UL-MX NOM.

  • Proyectos con transformadores tipo pedestal o subestaciones compactas, donde se requiere gabinete de medición autosportado trifásico.

Garantía:
El Gabinete Autosportado M-10 CFE cuenta con una garantía de 1 año contra defectos de fabricación y materiales, a partir de la fecha de entrega.
Esta garantía aplica bajo condiciones normales de instalación y operación, conforme a las especificaciones del fabricante y los lineamientos de la CFE.
No cubre daños ocasionados por manejo inadecuado, modificaciones no autorizadas o eventos externos como descargas eléctricas o fenómenos naturales.
$ 42,500.00 $ 42,500.00
