Kit de acometida aérea CFE DCMBT405 para concentración modular de medidores en baja tensión hasta 30 kW
El Kit de acometida aérea CFE DCMBT405 está diseñado para la preparación de una concentración modular de servicios en baja tensión con carga total hasta 30 kW, conforme al arreglo típico de red aérea indicado en la especificación CFE DCMBT405.
Este kit se utiliza en instalaciones donde se requiere concentrar varios servicios eléctricos mediante módulos de medición agrupados, alimentados desde una acometida aérea y protegidos dentro de un nicho o espacio destinado para el centro modular de medidores.
La configuración considera los elementos principales para recibir la acometida, canalizar los conductores, conectar el sistema de medición modular y realizar la puesta a tierra correspondiente. Es una solución orientada a instalaciones comerciales, habitacionales, locales, bodegas o conjuntos de servicios donde se requiere una preparación ordenada para concentración de medidores.

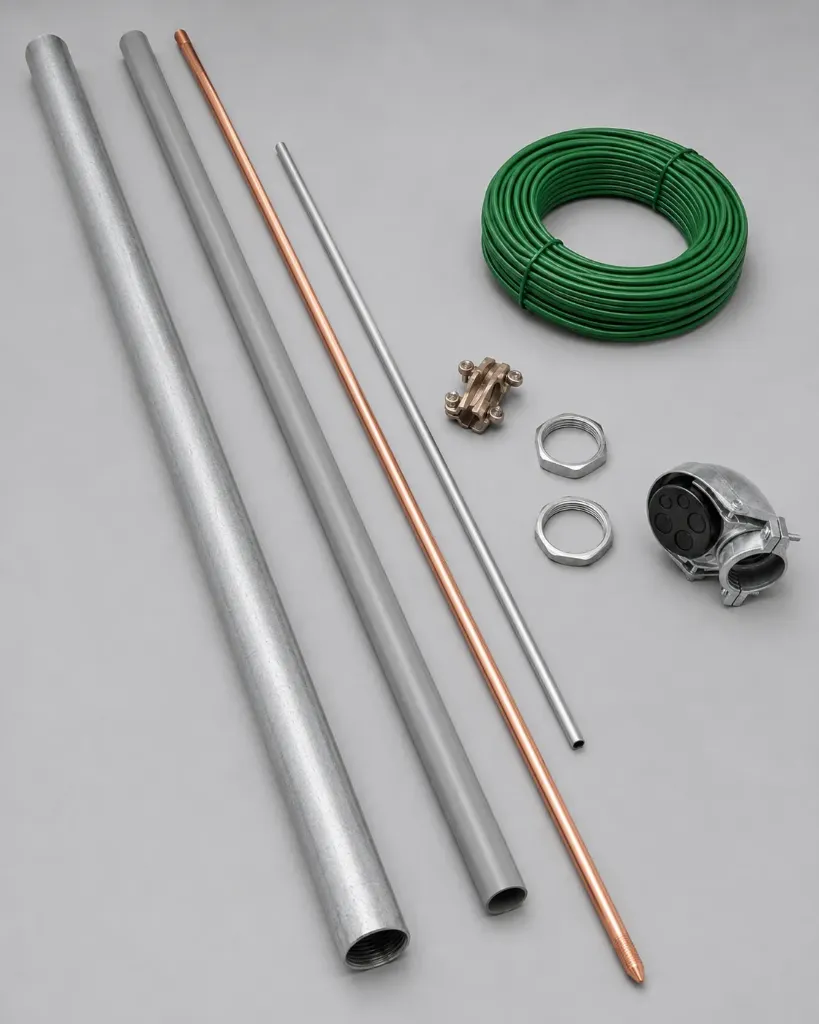

Componentes consdierados en el kit:
- Mufa intemperie de 41 mm, equivalente a 1 1/2”.
- Tubo conduit de fierro galvanizado pared gruesa de 41 mm, equivalente a 1 1/2”, con longitud de 3 m.
- Cable de cobre THW conforme a la tabla de tamaños y demandas aplicable.
- Centros modulares de medición según el número de servicios requeridos.
- Tubo de pared delgada de 16 mm, equivalente a 1/2”.
- Alambre o cable de cobre calibre 8 AWG, color verde o desnudo, para puesta a tierra.
- Conector para varilla de tierra.
- Varilla de tierra de mínimo 2.44 m de longitud y 16 mm de diámetro.
- Nicho de protección para centro modular de medidores.
- Gabinete o ducto colector fabricado en lámina calibre 14 con pintura anticorrosiva.
- Tubo PAD de 41 mm, equivalente a 1 1/2”, para protección de conductores del centro modular.
- Monitor y contratuerca de 41 mm, equivalente a 1 1/2”.
Este concepto se presenta como kit de preparación para acometida y concentración modular, por lo que la selección final de módulos de medición, número de servicios, calibres de conductor y accesorios puede variar conforme al proyecto, carga solicitada, revisión técnica y requerimientos de la compañía suministradora.
