Kit de conexión para transicion en poste 25 kV con terminales Raychem HVT-151-SJ
El kit de transición aéreo-subterránea 25 kV está diseñado para integrar los principales accesorios utilizados en la conexión entre una red aérea de media tensión y una alimentación subterránea. Es una solución práctica para proyectos donde el conductor subterráneo requiere terminales exteriores, conexión de pantalla o tierra, y accesorios de montaje para su instalación en poste.
Este kit se utiliza comúnmente en acometidas de media tensión, alimentaciones hacia transformadores tipo pedestal, derivaciones subterráneas y puntos de transición donde el cable debe pasar de instalación aérea a canalización o ducto subterráneo.

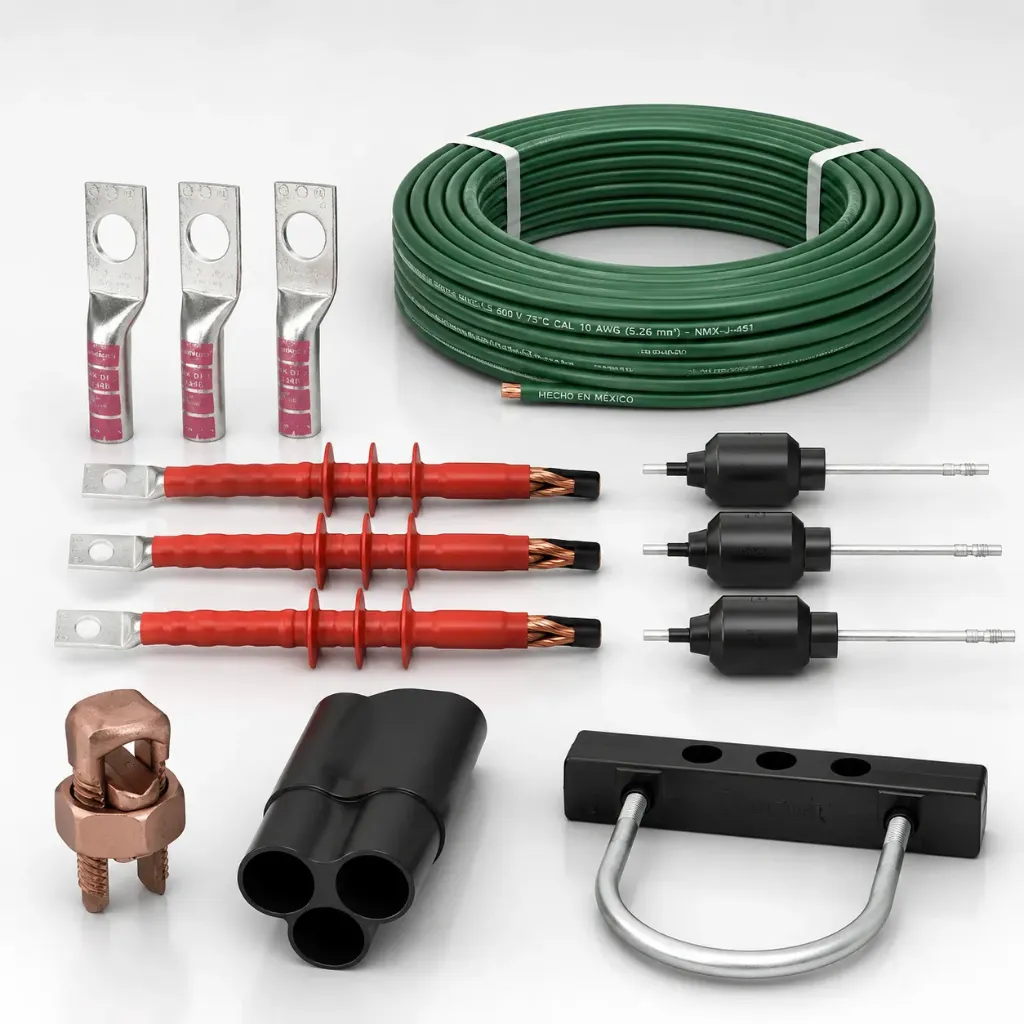

El conjunto incluye terminales exteriores Raychem HVT-151-SJ, zapatas de cobre estañado de cañón largo, adaptadores para tierra Chardon SADP-B, cable de cobre THHW calibre 10 color verde y accesorios complementarios como conector KS22, bota termocontráctil, yugo de madera y abrazadera UL.
Su integración permite facilitar la compra de materiales, reducir omisiones en campo y mantener una instalación más ordenada, compatible y profesional para trabajos de media tensión en 25 kV.
Contenido del kit
Cantidad | Componente |
3 piezas | Terminal termocontráctil exterior 25 kV, Cat. HVT-151-SJ, marca Raychem |
3 piezas | Zapata de cobre estañado cañón largo, barreno 1/2", cal. 1/0, 1 ojillo |
3 piezas | Adaptador para tierras cal. 1/0, 200-600 A, 25 kV, Cat. SADP-B, marca Chardon |
25 mts | Cable de cobre THHW calibre 10 color verde |
1 pieza | Conector KS22 |
1 pieza | Bota termocontráctil |
1 pieza | Yugo de madera |
1 pieza | Abrazadera UL |
Aplicaciones principales
- Transición aéreo-subterránea en media tensión.
- Sistemas de distribución en 25 kV.
- Alimentación subterránea hacia transformadores tipo pedestal.
- Acometidas de media tensión.
- Instalaciones en poste con bajada a ducto o canalización subterránea.
- Proyectos industriales, comerciales, rurales o de infraestructura eléctrica.
