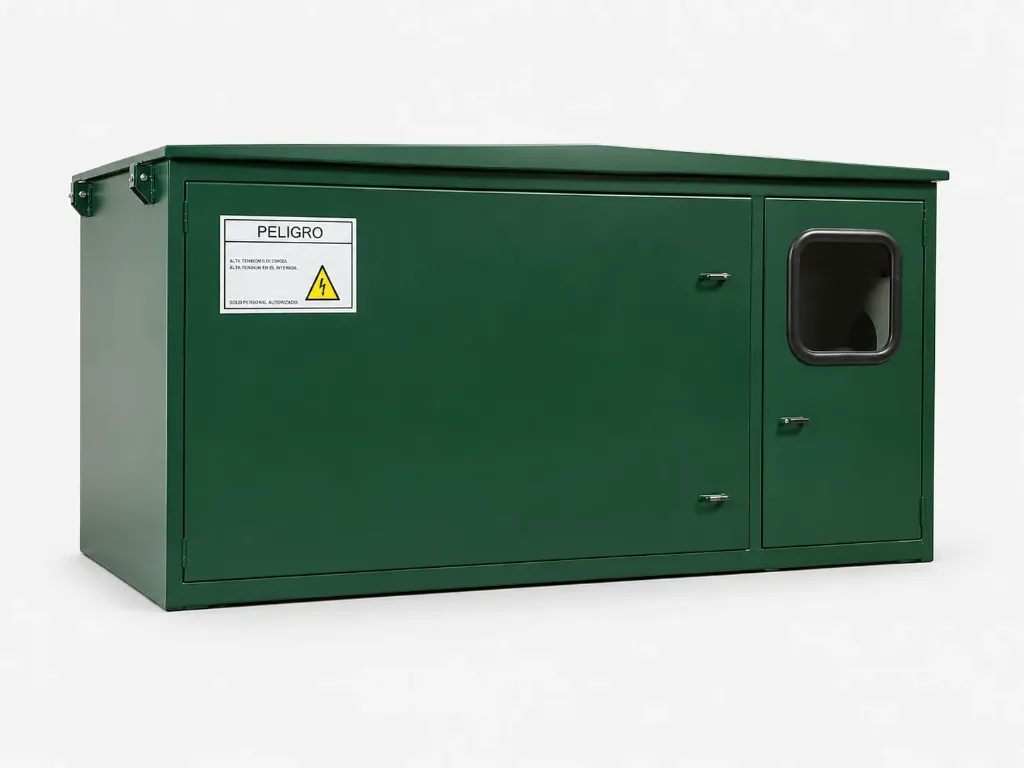

Equipo combinado de medición subterráneo ECMS-3E-34.5-20125/115-200/5 EPRECSA-CHUANGYIN para media tensión tipo pedestal
El Equipo Combinado de Medición Subterráneo ECMS-3E-34.5-20125/115-200/5 marca EPRECSA-CHUANGYIN está diseñado para aplicaciones de medición en media tensión tipo pedestal dentro de sistemas de distribución subterránea.

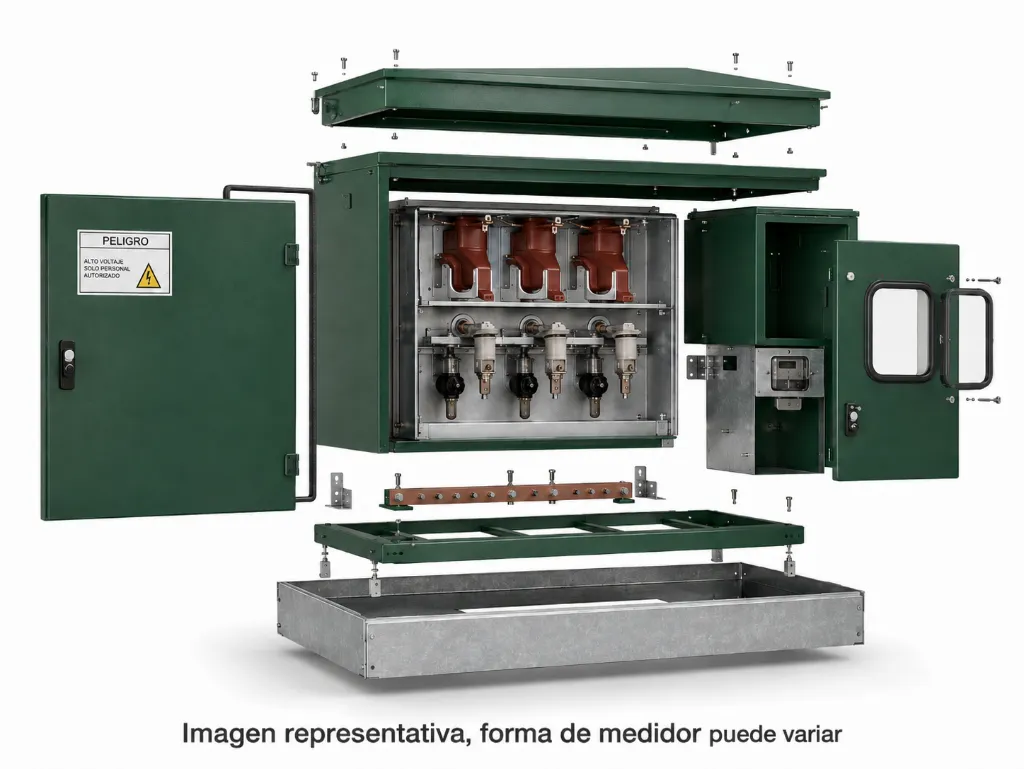

Este equipo consiste en un gabinete sellado con dos frentes que protege los elementos internos de medición. En su interior integra tres transformadores combinados de medición, cada uno formado por un transformador de potencial inductivo —TPI— y un transformador de corriente —TC— construidos en una sola pieza. De acuerdo con la ficha técnica, el equipo está diseñado para operación en sistemas de 34.5 kV, con frecuencia de 60 Hz y altitud de operación de hasta 2500 m.s.n.m.
CARACTERISTICAS PRINCIPALES:
Modelo: ECMS-3E-34.5-20125/115-200/5
Marca: EPRECSA-CHUANGYIN
Tipo de equipo: Equipo combinado de medición subterráneo
Aplicación: Medición en media tensión tipo pedestal
Uso: Sistemas de distribución subterránea
Rango de aplicación: Sistemas desde 13.8 kV hasta 34.5 kV
Especificación aplicable: CFE G0000-90
Frecuencia: 60 Hz
Tensión máxima de diseño: 38 kV
Relación TC: 200/5 A
Relación TP: 20125/115 V
Clase del TC: 0.2S, FS≤20, 15 VA
Clase del TP: 0.2, 50 VA
Tensión nominal de aguante a 60 Hz: 70 kV
Tensión de aguante al impulso por rayo: 170 kV
Altura recomendada de instalación: 2500 m.s.n.m.
Gabinete: Tipo pedestal sellado con dos frentes
Manufactura: México
$ 554,515.00
$ 554,515.00
(impuesto excluido)
