Base

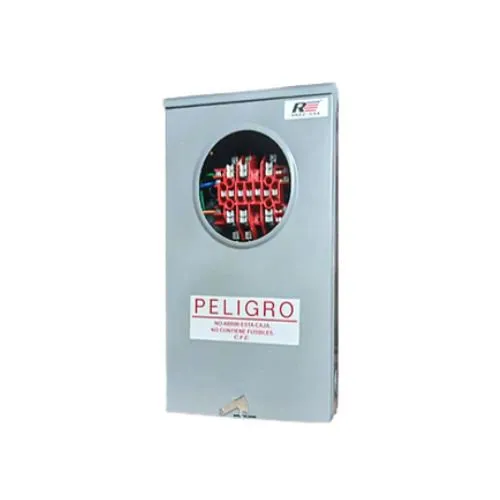

La Base de Medición BM-13-20 está diseñada para recibir watthorímetro trifásico de CFE de 13 terminales y 20 amperes, en servicios comerciales e industriales donde los consumos superan los 200 A y es necesario realizar la medición mediante transformadores de corriente (T.C.’s).
Puede instalarse para medición con T.C.’s en el lado de baja tensión, o bien con T.C.’s y T.P.’s en el lado de alta tensión del transformador, según el esquema del proyecto. Su gabinete para exterior cuenta con clasificación NEMA 3R, fabricado en lámina rolada en frío calibre 18 con pintura electrostática (probada para resistencia a la corrosión).
Incluye terminales/mordazas de 20 A y está preparada para facilitar instalación y mantenimiento, con discos removibles (knockouts) en parte inferior y laterales, además de opción de tapa de aro para montaje del medidor y colocación de sellos CFE. Cumple con la especificación GWH00-11 de CFE y cuenta con certificación UL-MX NOM.
- Para watthorímetro trifásico 13 terminales / 20 A
- Medición mediante T.C.’s (BT) o T.C.’s + T.P.’s (AT)
- Terminales y mordazas 20 A, hasta 600 V máx.
- Gabinete para exterior NEMA 3R
- Construcción en lámina rolada en frío calibre 18
- Pintura electrostática (resistencia a corrosión)
- Knockouts removibles de 1 1/4” a 1/2” en inferior y costados

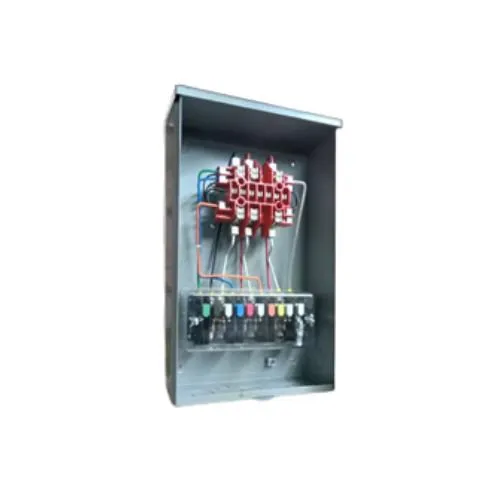

- Disponible con tablilla (block) de pruebas y cableado de fábrica
- Portacandado en la parte inferior
- Cumple GWH00-11 CFE y UL-MX NOM
- Tapa de aro (opcional) para sellos CFE (tapa de aro o corrida)
- Modelo: BM-13-20
- Tipo: Base para watthorímetro trifásico 13T / 20A
- Uso: Exterior (NEMA 3R)
- Dimensiones (cm): Ancho 31.0 | Alto 51.0 | Fondo 14.5
